JET 22-44 Plus

Jet Zylinderschleifmaschine22-44Plus_HWP[...]
JPG-Datei [276.1 KB]

DE

Bilddaten:

Produktansichten, Detailaufnahmen und technische Illustrationen zur Zylinderschleifmaschine.

EN

Image Data:

Product views, detail shots, and technical illustrations of the drum sander.

FR

Données d'image :

Vues produit, gros plans et illustrations techniques de la ponceuse à cylindre.

22-44 PLUS Detail.jpg
JPG-Datei [793.2 KB]

22-44 Plus geschlossen.jpg
JPG-Datei [150.2 KB]

22-44 Plus offener Untersatz.jpg
JPG-Datei [324.4 KB]

22-44-PLUS-M_mid.tif
Tagged Image File [18.4 MB]

Produktmerkmale

Gezogene Aluminiumwalze, selbstkühlend, bearbeitet und gewuchtet
Stufenloser Vorschub mit automatischer Reduktion bei zu hoher Spanabnahme
Schleifzylinder einfach parallel zum Tisch justierbar
Staubgeschützte Wälzlager im Schleifzylinder – für lange Lebensdauer
Standfuß optional erhältlich

Product Features

Drawn aluminium roller, self-cooling, machined and balanced
Infinitely variable feed with automatic reduction in case of excessive chip removal
Grinding cylinder easily adjustable parallel to the table
Dust-protected roller bearings in grinding cylinder – for long service life
Optional stand available

Caractéristiques du produit

Rouleau en aluminium étiré, auto-refroidissant, usiné et équilibré
Avance variable en continu avec réduction automatique en cas de prélèvement excessif de copeaux
Cylindre de ponçage facilement réglable parallèlement à la table
Roulements à rouleaux protégés contre la poussière dans le cylindre de ponçage – pour une longue durée de vie
Pied disponible en option

Bedienungsanleitung / Operation Manual / Mode d'emploi

Bedienungsanleitung 22-44 PLus Manual_EN[...]
PDF-Dokument [1.2 MB]

Ersatzteilliste / Parts List / Liste des pièces

22-44 PLUS_Part List_20100518.pdf
PDF-Dokument [1.1 MB]

DE

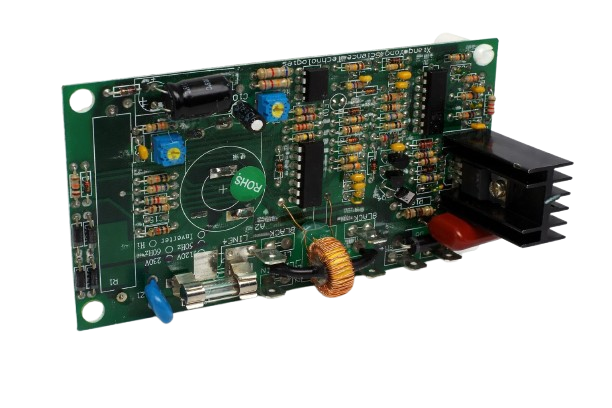

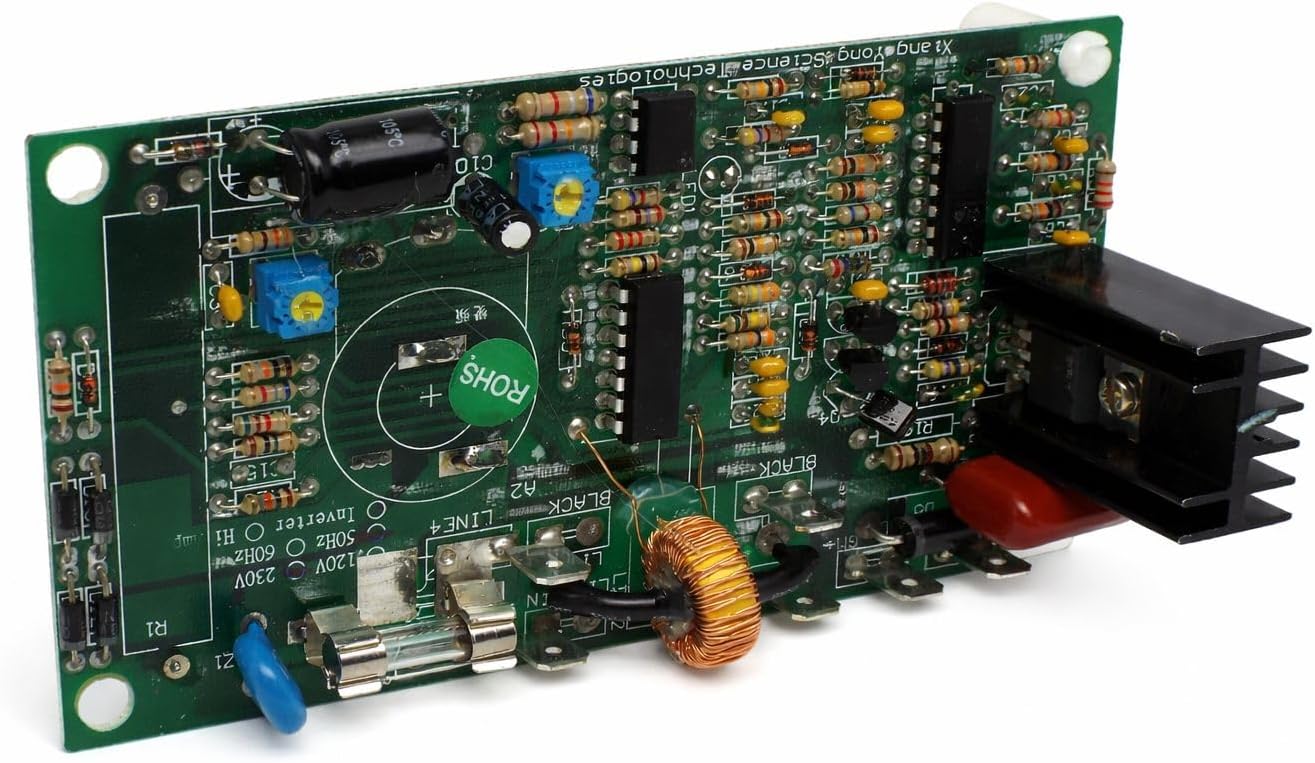

Vorschub-Platinennummer: 72-2250E – SandSmart Controller (230 V)
Seit der Seriennummer 0806000 verfügt die Platine über eine Röhrchensicherung zum Schutz vor Überlast.
Sicherung: 72-2250E-FU – Feinsicherung, 2 Ampere

EN

Feed control board number: 72-2250E – SandSmart Controller (230 V)
Starting from serial number 0806000, the board is equipped with a tube fuse to protect against overload.
Fuse: 72-2250E-FU – 2 Amp slow-blow fuse

FR

Numéro de la carte d'avance : 72-2250E – Contrôleur SandSmart (230 V)
Depuis le numéro de série 0806000, la carte est équipée d’un fusible tubulaire pour la protection contre les surcharges.
Fusible : 72-2250E-FU – Fusible temporisé 2 A

DE

98-0060 – TUF-Tool / Hilfsbügel

Erleichtert das Aufspannen des Schleifbandes bei JET Zylinderschleifmaschinen.

EN

98-0060 – TUF-Tool / Tensioning Aid

Facilitates sanding belt installation on JET drum sanders.

FR

98-0060 – TUF-Tool / Outil d’aide au montage

Facilite la mise en place de la bande abrasive sur les ponceuses à cylindre JET.

DE

Verwendung des Hilfsbügels (TUF-Tool)

Um das Aufspannen des Schleifbandes zu erleichtern, wird ein Hilfsbügel (TUF-Tool) mitgeliefert.
Haken Sie ihn in die Bohrung am Klemmhebel ein.
Ziehen Sie den Klemmhebel nach oben, bis Sie an der Trommelinnenseite anstehen.
Drehen Sie den Hilfsbügel gegen den Uhrzeigersinn, um das Schleifband zu fixieren.

EN

Using the Tensioning Aid (TUF-Tool)

To simplify sanding belt installation, a tensioning aid (TUF-Tool) is included.
Hook it into the hole on the clamping lever.
Pull the clamping lever upwards until it rests against the inside of the drum.
Rotate the TUF-Tool counterclockwise to secure the sanding belt.

FR

Utilisation de l'outil d'aide (TUF-Tool)

Pour faciliter la mise en place de la bande abrasive, un outil d’aide (TUF-Tool) est fourni.
Accrochez-le dans le trou du levier de serrage.
Tirez le levier de serrage vers le haut jusqu’à ce qu’il touche l’intérieur du tambour.
Tournez le TUF-Tool dans le sens antihoraire pour fixer la bande abrasive.

Deutsch

Datum: 07.10.2016

Produkt: JET Schleifbandrollen 25 m

Technische Daten

Gewebeband
Besatz: Halbedelkorund (Aluminiumoxid)
Streuung: Halboffen
Bindung: Vollkunstharz

English

Date: October 7, 2016

Product: JET Abrasive Rolls 25 m

Technical Specifications

Cloth-backed belt
Abrasive: Semi-precious corundum (aluminum oxide)
Coating: Semi-open
Bonding: Full resin

Français

Date : 07/10/2016

Produit : JET Rouleaux abrasifs 25 m

Données techniques

Bande en tissu
Abrasif : Corindon semi-précieux (oxyde d’aluminium)
Enrobage : Semi-ouvert
Liant : Résine synthétique

JPG-Datei [255.7 KB]

JPG-Datei [315.6 KB]

60-0322-P.pdf
PDF-Dokument [160.9 KB]

EN 60-0322-P.jpg
JPG-Datei [292.1 KB]

EN 60-0322-P.pdf
PDF-Dokument [157.4 KB]

DE

Optionales Zubehör:

Ergänzendes Zubehör für noch mehr Effizienz und Komfort beim Schleifen.

EN

Optional Accessories:

Additional accessories for increased efficiency and comfort during sanding operations.

FR

Accessoires optionnels :

Accessoires complémentaires pour un ponçage encore plus efficace et confortable.

DE – Zubehör & Ersatzteile

Bezeichnung	Details	Artikelnummer
Schleifbandreinigungsstift		60-0505
Vorschubband	Conveyor Belt 100G JET 10-20 Plus, 260 x 828 mm	60-0310-P
Schleifbandrollen – 25 m
Schleifbandrolle 60 K	25 m Länge	306399.01
Schleifbandrolle 80 K	25 m Länge	306400.01
Schleifbandrolle 100 K	25 m Länge	306401.01
Schleifbandrolle 120 K	25 m Länge	306402.01
Schleifbandrolle 150 K	25 m Länge	306403.01
Schleifbandrolle 180 K	25 m Länge	306404.01

EN – Accessories & Spare Parts

Description	Details	Item No.
Abrasive Cleaning Stick		60-0505
Conveyor Belt	100G JET 10-20 Plus, 260 x 828 mm	60-0310-P
Abrasive Rolls – 25 m
Abrasive Roll 60 Grit	25 m Length	306399.01
Abrasive Roll 80 Grit	25 m Length	306400.01
Abrasive Roll 100 Grit	25 m Length	306401.01
Abrasive Roll 120 Grit	25 m Length	306402.01
Abrasive Roll 150 Grit	25 m Length	306403.01
Abrasive Roll 180 Grit	25 m Length	306404.01

FR – Accessoires & Pièces de rechange

Désignation	Détails	Réf. article
Gomme de nettoyage pour bande abrasive		60-0505
Bande transporteuse	100G JET 10-20 Plus, 260 x 828 mm	60-0310-P
Rouleaux abrasifs – 25 m
Rouleau abrasif 60 G	Longueur 25 m	306399.01
Rouleau abrasif 80 G	Longueur 25 m	306400.01
Rouleau abrasif 100 G	Longueur 25 m	306401.01
Rouleau abrasif 120 G	Longueur 25 m	306402.01
Rouleau abrasif 150 G	Longueur 25 m	306403.01
Rouleau abrasif 180 G	Longueur 25 m	306404.01

Deutsch

Ersatzteile & Auskünfte:
Nutzen Sie das Kontaktformular bei Fragen zu Bestellungen, Lieferzeiten oder Technik.

Wir liefern, was Sie brauchen:
Ersatzteile und passendes Equipment für Ihren Bedarf.

Unsicher?
Wir beraten Sie gerne per Telefon, E-Mail oder WhatsApp.

Kontakt:
E-Mail: info(@)toolparts-service.biz
WhatsApp: +49 175 9967647

English

Spare parts & support:
Use the contact form for questions about orders, delivery times or technical information.

We provide what you need:
Spare parts and the right equipment for your needs.

Not sure?
We're happy to assist you by phone, email or WhatsApp.

Contact:
Email: info(@)toolparts-service.biz
WhatsApp: +49 175 9967647

Français

Pièces et support technique :
Veuillez utiliser le formulaire de contact pour toute question concernant les commandes, les délais ou les informations techniques.

Équipements adaptés :
Nous fournissons les pièces détachées et les outils nécessaires.

Un doute ?
Nous vous conseillons volontiers par téléphone, e-mail ou WhatsApp.

Contact :
E-mail : info(@)toolparts-service.biz
WhatsApp : +49 175 9967647
