JET JCDC-1.5
2-Mikron Filterpatrone / 2-Micron Filter Cartridge / Cartouche Filtrante 2 Microns
| Sprache / Language / Langue | Beschreibung |
|---|---|
| Deutsch | 2-Mikron Filterpatrone, G2260-1s Polyester Spunbond, Staubklasse M, EN60335-2-69 |
| English | 2-Micron Filter Cartridge, G2260-1s Polyester Spunbond, Dust Class M, EN60335-2-69 |
| Français | Cartouche filtrante 2 microns, G2260-1s Polyester Spunbond, Classe de poussière M, EN60335-2-69 |
Hinweis zur Barrierefreiheit: Diese Inhalte sind für Screenreader optimiert.
Accessibility Note: This content is optimized for screen readers.
Remarque sur l'accessibilité : Ce contenu est optimisé pour les lecteurs d'écran.

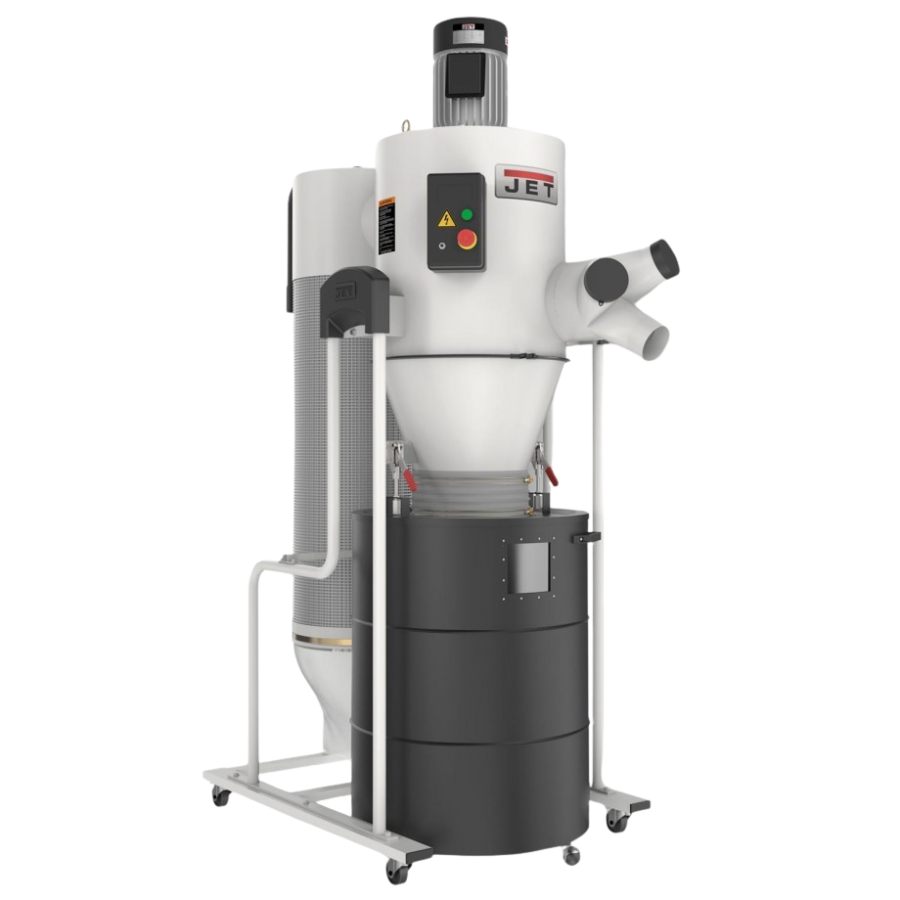

JCDC-1.5 Zyklon-Absauganlage – Maximale Saugleistung, minimale Wartung!
Artikel-Nr.: JCDC-1.5-M | EAN: 7612375513820 | Motorspannung: 230 V
Unsere leistungsstarke Zyklon-Absauganlage kombiniert höchste Effizienz mit innovativer Filtertechnologie. Dank der zweistufigen Luftfilterung und der Hochleistungs-Zyklon-Funktion werden Späne und Feinstaub effektiv getrennt, sodass der Feinfilter entlastet wird und eine konstante Saugleistung ohne Leistungsverlust gewährleistet bleibt.
- ✅ Mehr Saugleistung bei gleicher Motorleistung – effizient und leise im Betrieb
- ✅ 99 % Filter-Wirkungsgrad für Partikel ≥ 2 Mikron – saubere Werkstattluft
- ✅ Schnell-Abreinigung der Filterpatrone – bequem über Handhebel
- ✅ 75-Liter-Metalltrommel – große Kapazität für längere Einsatzzeiten
- ✅ Einfache Entleerung – Schnellverschlüsse und separate Lenkrollen für mühelosen Transport
- ✅ Mobil & flexibel einsetzbar – Lenkrollen für maximale Beweglichkeit in der Werkstatt
Technische Daten
- Motor (V/kW): 230 / 1.5
- Saugvolumen (m³/h): 1'530
- Unterdruck (Pa): 1'350
- Anschlussdurchmesser: Ø152 mm
- Schlauchdurchmesser: 2 × Ø100 mm
- Filtereffizienz: 99% bei 2 Mikrometer
- Trommelvolumen: 75 l
- Spänesackmaß: 660 × 700 mm
- Geräuschpegel (LpA): 76 dB
- Abmessungen (mm): 1'195 × 560 × 1'715
- Gewicht: 65 kg
Lieferumfang
- ✔ 2-Mikron Filterpatrone
- ✔ 1 Spänesack
- ✔ Y-Stück, 2 × Ø100 mm
- ✔ 4 Lenkrollen
JCDC-1.5 Cyclone Dust Collector – Maximum Suction, Minimum Maintenance!
Item No.: JCDC-1.5-M | EAN: 7612375513820 | Motor Voltage: 230 V
Our high-performance cyclone dust collector combines maximum efficiency with innovative filter technology. Thanks to the two-stage air filtration and powerful cyclone function, chips and fine dust are effectively separated, protecting the fine filter and ensuring consistent suction power without loss of performance.
- ✅ More suction with the same motor power – efficient and quiet operation
- ✅ 99% filter efficiency for particles ≥ 2 microns – clean workshop air
- ✅ Quick filter cartridge cleaning – via convenient hand lever
- ✅ 75-liter metal drum – large capacity for extended use
- ✅ Easy emptying – quick release and separate castors for smooth transport
- ✅ Mobile & flexible – castors for maximum maneuverability in the workshop
Technical Data
- Motor (V/kW): 230 / 1.5
- Airflow (m³/h): 1,530
- Vacuum (Pa): 1,350
- Inlet Diameter: Ø152 mm
- Hose Diameter: 2 × Ø100 mm
- Filter Efficiency: 99% at 2 microns
- Drum Capacity: 75 l
- Chip Bag Size: 660 × 700 mm
- Noise Level (LpA): 76 dB
- Dimensions (mm): 1,195 × 560 × 1,715
- Weight: 65 kg
Scope of Delivery
- ✔ 2-micron filter cartridge
- ✔ 1 chip bag
- ✔ Y-connector, 2 × Ø100 mm
- ✔ 4 castors
JCDC-1.5 Système d'aspiration cyclonique – Aspiration maximale, entretien minimal !
Réf. article : JCDC-1.5-M | EAN : 7612375513820 | Tension : 230 V
Notre puissant système d’aspiration cyclonique combine une efficacité maximale avec une technologie de filtration innovante. Grâce à la double filtration de l’air et à la fonction cyclonique haute performance, les copeaux et la poussière fine sont efficacement séparés, soulageant ainsi le filtre et garantissant une puissance d’aspiration constante sans perte de performance.
- ✅ Plus de puissance d’aspiration avec la même consommation – fonctionnement efficace et silencieux
- ✅ Efficacité de filtration de 99 % pour les particules ≥ 2 microns – air d’atelier propre
- ✅ Nettoyage rapide du filtre – par levier manuel pratique
- ✅ Tambour métallique de 75 litres – grande capacité pour un usage prolongé
- ✅ Vidange facile – fermetures rapides et roulettes indépendantes pour un transport sans effort
- ✅ Mobile et flexible – roulettes pour une maniabilité maximale dans l’atelier
Données techniques
- Tension/Moteur (V/kW) : 230 / 1.5
- Débit d’air (m³/h) : 1'530
- Dépression (Pa) : 1'350
- Diamètre d’entrée : Ø152 mm
- Diamètre du tuyau : 2 × Ø100 mm
- Efficacité de filtration : 99 % à 2 microns
- Volume du tambour : 75 l
- Dimensions du sac à copeaux : 660 × 700 mm
- Niveau sonore (LpA) : 76 dB
- Dimensions (mm) : 1'195 × 560 × 1'715
- Poids : 65 kg
Contenu de la livraison
- ✔ Cartouche filtrante 2 microns
- ✔ 1 sac à copeaux
- ✔ Raccord en Y, 2 × Ø100 mm
- ✔ 4 roulettes pivotantes
DE
Bilddaten:
Produktansichten, Detailaufnahmen und technische Illustrationen.
EN
Image Data:
Product views, detail shots, and technical illustrations.
FR
Données d'image :
Vues produit, gros plans et illustrations techniques.
Tagged Image File [81.4 MB]
JPG-Datei [414.6 KB]
JPG-Datei [58.3 KB]
JPG-Datei [50.9 KB]
JPG-Datei [7.5 KB]
JPG-Datei [95.3 KB]
Bedienungsanleitung / Operation Manual / Mode d'emploi
PDF-Dokument [4.4 MB]
PDF-Dokument [1.7 MB]
Ersatzteilliste / Parts List / Liste des pièces
PDF-Dokument [4.4 MB]
PDF-Dokument [308.5 KB]
Optionales Zubehör / Optional Accessories / Accessoires optionnels
| Artikelnummer | Deutsch | English | Français |
|---|---|---|---|
| 717516 | Trommel-Spänesäcke 5 Stk. für JET JCDC-1.5 Zyklon Absauganlage (für Spänetrommel) 660 x 700 mm (flachliegend) | Ø 420 mm | Material: PE transparent | Stärke: 0,13 mm |
Drum chip collection bags (5 pcs) for JET JCDC-1.5 cyclone dust collector 660 x 700 mm (flat) | Ø 420 mm | Material: PE transparent | Thickness: 0.13 mm |
Sacs à copeaux tambour (5 pcs) pour aspirateur cyclone JET JCDC-1.5 660 x 700 mm (à plat) | Ø 420 mm | Matériau : PE transparent | Épaisseur : 0,13 mm |
| 717511 | Staubfangsäcke für JET JCDC-1.5-2-3 Zyklon Absauganlagen (für unterhalb der Filterpatrone) 600 x 500 mm (flachliegend) | Ø 382 mm | Material: PE transparent | Stärke: 0,13 mm |
Dust collection bags for JET JCDC-1.5-2-3 cyclone dust collectors (under filter cartridge) 600 x 500 mm (flat) | Ø 382 mm | Material: PE transparent | Thickness: 0.13 mm |
Sacs de récupération de poussière pour aspirateurs cyclone JET JCDC-1.5-2-3 (sous la cartouche filtrante) 600 x 500 mm (à plat) | Ø 382 mm | Matériau : PE transparent | Épaisseur : 0,13 mm |
| JCDC1.5-58 | Filterpatrone, 2 Mikron | Filter cartridge, 2 micron | Cartouche filtrante, 2 microns |
Hinweis zur Barrierefreiheit: Diese Inhalte sind für Screenreader optimiert.
Accessibility Note: This content is optimized for screen readers.
Remarque sur l'accessibilité : Ce contenu est optimisé pour les lecteurs d'écran.
Zubehör Absauganlagen / Extraction Accessories / Accessoires pour systèmes d'aspiration
| Artikelnummer | Deutsch | English | Français |
|---|---|---|---|
| 10000312 | PVC-Schlauch transparent Ø 100 mm, Länge 5 Meter | PVC hose transparent Ø 100 mm, length 5 meters | Tuyau PVC transparent Ø 100 mm, longueur 5 mètres |
| JW-1007 | Absperrschieber, Kunststoff, Ø 100 mm | Shut-off slide, plastic, Ø 100 mm | Vanne de fermeture, plastique, Ø 100 mm |
| JW-1142 | Absperrschieber, Aluminium, Ø 100 mm | Shut-off slide, aluminum, Ø 100 mm | Vanne de fermeture, aluminium, Ø 100 mm |
| JW-1022 | Schlauchklemme Ø 100 mm | Hose clamp Ø 100 mm | Collier de serrage Ø 100 mm |
| JW-1047 | Maschinenanschlussstutzen Ø 100 mm | Machine adapter Ø 100 mm | Adaptateur machine Ø 100 mm |
| JW-1039 | Absauganschlussstutzen Ø 25–150 mm | Extraction connector Ø 25–150 mm | Raccord d'aspiration Ø 25–150 mm |
| JW-1000 | Reduzierstück Ø 100 auf 50 mm | Reducer Ø 100 to 50 mm | Réducteur Ø 100 à 50 mm |
| JW-1019 | Verbindungsmuffe Ø 100 mm | Coupling Ø 100 mm | Manchon de raccordement Ø 100 mm |
| 200515 | Y-Stück Ø 100 mm mit Ø 60 mm Abzweig | Y-piece Ø 100 mm with Ø 60 mm branch | Pièce en Y Ø 100 mm avec dérivation Ø 60 mm |
| JW-1015 | Y-Stück Ø 100 mm mit Ø 100 mm Abzweig | Y-piece Ø 100 mm with Ø 100 mm branch | Pièce en Y Ø 100 mm avec dérivation Ø 100 mm |
| JW-1013 | T-Stück Ø 100 mm mit Ø 100 mm Abzweig | T-piece Ø 100 mm with Ø 100 mm branch | Pièce en T Ø 100 mm avec dérivation Ø 100 mm |
| JW-1017 | Rohrbogen 90° Ø 100 mm | 90° pipe bend Ø 100 mm | Coude 90° Ø 100 mm |
| JW-1005 | Absaughaube Ø 100 mm, 355x355 mm | Extraction hood Ø 100 mm, 355x355 mm | Hotte d'aspiration Ø 100 mm, 355x355 mm |
| JW-1001 | Absaughaube Ø 100 mm, 210x210 mm | Extraction hood Ø 100 mm, 210x210 mm | Hotte d'aspiration Ø 100 mm, 210x210 mm |
| JW-1010 | Absaughaube Ø 100 mm, 158x158 mm | Extraction hood Ø 100 mm, 158x158 mm | Hotte d'aspiration Ø 100 mm, 158x158 mm |
| JW-1003 | Bodensaugdüse Ø 100 mm | Floor nozzle Ø 100 mm | Buse de sol Ø 100 mm |
| 708711 | Infrarotfernbedienung für Luftfiltersystem | Infrared remote control for air filter system | Télécommande infrarouge pour système de filtration d'air |
| JW-1053 | Erdungsset für Absauganlage | Grounding kit for extraction system | Kit de mise à la terre pour système d'aspiration |
Hinweis zur Barrierefreiheit: Diese Inhalte sind für Screenreader optimiert.
Accessibility Note: This content is optimized for screen readers.
Remarque sur l'accessibilité : Ce contenu est optimisé pour les lecteurs d'écran.
Wartungsplan / Maintenance Schedule / Plan de Maintenance
PDF-Dokument [484.8 KB]
