JET JWDS-1836

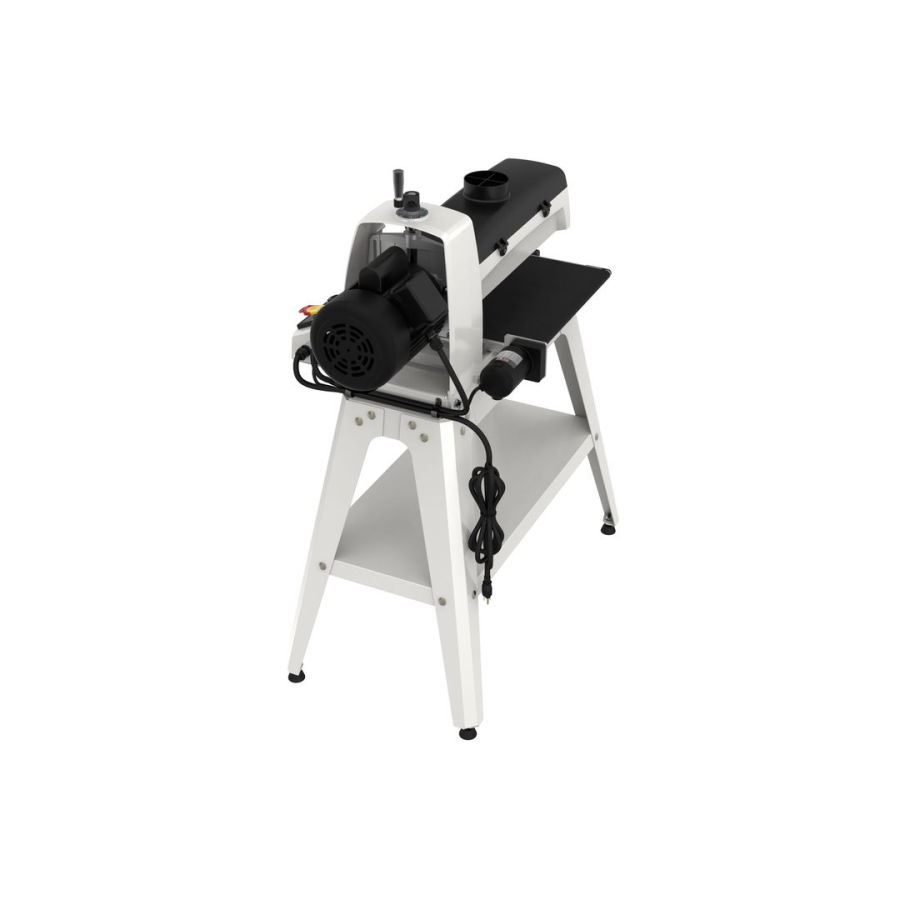

JET JWDS-1836-M ZYLINDERSCHLEIFMASCHINE

230 V | Art-Nr.: JWDS-1836-M | EAN: 7612375520545

► Maximale Schleifbreite bis 914 mm dank einseitig offener Bauweise – für extra große Werkstücke in zwei Durchläufen.
► Sandsmart™ Steuerung – überwacht die Trommelmotorlast und passt die Vorschubgeschwindigkeit automatisch an.
► Hochwertige Aluminiumtrommel – präzisionsbearbeitet, dynamisch ausgewuchtet und stranggepresst.
► Langlebige Trommelkomponenten – staubdichte, dauergeschmierte Rillenkugellager.
► Effiziente Staubabsaugung – integrierte Leitkanäle in der Trommelhaube.
► Präzise Werkstückjustierung – verstellbarer Vorschubtisch mit Memory-Funktion.
► Robuste Konstruktion – Vorschubbett aus präzisionsgewalztem, stark verripptem Stahlblech.
► Massgenaue Zustellung – Höhenskala und Kurbel-Skalenring.

TECHNISCHE DATEN

Motor: 230/2.3 V/kW
Trommeldrehzahl: 1450 U/min
Trommelabmessungen: 127×457 mm
Schleifgeschwindigkeit: 9.5 m/s
Vorschubgeschwindigkeit: 0 – 3 m/min
Maximale Schleifbreite: 457 mm (914 mm in zwei Durchläufen)
Kleinste Schleiflänge: 60 mm
Max./min. Schleifstärke: 75/0.8 mm
Absauganschluss: ø 100 mm
Abmessungen: 1'010×510×1'270 mm
Gewicht: 71 kg

LIEFERUMFANG

80er Schleifband auf Trommel montiert | Höhenkurbel | offener Maschinenstand

Ein vollständiges Technisches Skript finden Sie als PDF Download nachstehend in: DE FR EN inkl. Zubehör und weiteren Informationen.

JET JWDS-1836-M DRUM SANDER

230 V | Item No.: JWDS-1836-M | EAN: 7612375520545

► Maximum sanding width of 914 mm thanks to open-end design – ideal for large workpieces in two passes.
► Sandsmart™ control monitors drum motor load and adjusts feed rate automatically.
► Premium extruded aluminum drum – precision-machined and dynamically balanced for heat dissipation.
► Long-life drum bearings – dust-sealed, permanently lubricated ball bearings.
► Efficient dust collection – integrated channels in the drum hood ensure clean operation.
► Precise adjustment via feed table with memory function.
► Rugged steel feed bed – precision-rolled and ribbed for durability.
► Accurate height adjustment – with scale and crank ring.

TECHNICAL DATA

Motor: 230/2.3 V/kW
Drum speed: 1450 rpm
Drum dimensions: 127×457 mm
Sanding speed: 9.5 m/s
Feed speed: 0 – 3 m/min
Max. sanding width: 457 mm (914 mm in two passes)
Min. workpiece length: 60 mm
Max./min. thickness: 75/0.8 mm
Dust port: ø 100 mm
Dimensions: 1'010×510×1'270 mm
Weight: 71 kg

INCLUDED

80 grit sanding belt mounted on drum | Height crank | Open machine stand

Full technical datasheet available for download below in: DE FR EN including accessories and further details.

JET JWDS-1836-M PONCEUSE À CYLINDRE

230 V | N° d'article : JWDS-1836-M | EAN : 7612375520545

► Largeur de ponçage jusqu'à 914 mm grâce à la conception ouverte – pour les grandes pièces en deux passes.
► Contrôle Sandsmart™ – ajuste automatiquement la vitesse d'avance en fonction de la charge du moteur.
► Tambour en aluminium extrudé de haute qualité – usiné avec précision et équilibré dynamiquement.
► Composants de tambour durables – roulements à billes étanches à la poussière et lubrifiés à vie.
► Aspiration efficace – canaux intégrés dans le capot du tambour pour un environnement propre.
► Réglage précis via table d'avance avec fonction mémoire.
► Lit d'avance en acier robuste – laminé avec précision et nervuré pour plus de stabilité.
► Réglage de hauteur précis – grâce à l’échelle de hauteur et la bague de manivelle.

DONNÉES TECHNIQUES

Moteur : 230/2.3 V/kW
Vitesse du tambour : 1450 tr/min
Dimensions du tambour : 127×457 mm
Vitesse de ponçage : 9.5 m/s
Vitesse d'avance : 0 – 3 m/min
Largeur de ponçage max. : 457 mm (914 mm en deux passes)
Longueur min. de la pièce : 60 mm
Épaisseur max./min. : 75/0.8 mm
Raccord d’aspiration : ø 100 mm
Dimensions : 1'010×510×1'270 mm
Poids : 71 kg

FOURNITURE

Bande abrasive grain 80 montée sur tambour | Manivelle de réglage en hauteur | Support ouvert

Fiche technique complète disponible en téléchargement ci-dessous en : DE FR EN incluant accessoires et informations complémentaires.

technic file DE FR EN JWDS-1836-M.pdf
PDF-Dokument [16.1 MB]

DE

Bilddaten:

Produktansichten, Detailaufnahmen und technische Illustrationen.

EN

Image Data:

Product views, detail shots, and technical illustrations.

FR

Données d'image :

Vues produit, gros plans et illustrations techniques.

JWDS-1836-M.tif
Tagged Image File [31.2 MB]

JPG-Datei [122.3 KB]

JPG-Datei [181.0 KB]

JPG-Datei [258.4 KB]

JPG-Datei [128.4 KB]

JPG-Datei [123.9 KB]

JPG-Datei [135.5 KB]

Bedienungsanleitung / Operation Manual / Mode d'emploi

JWDS-1632-1836_MANUAL_EN_DE_FR_20170119.[...]
PDF-Dokument [5.3 MB]

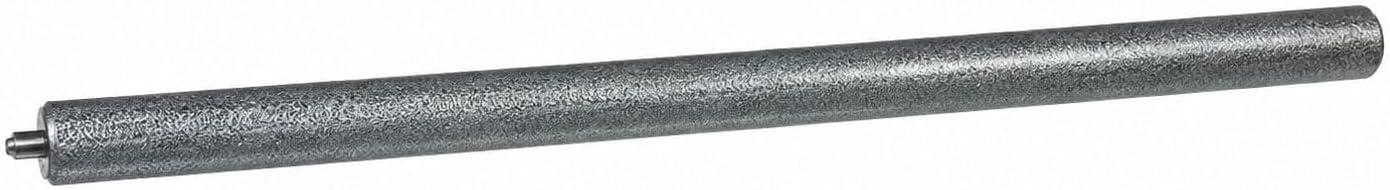

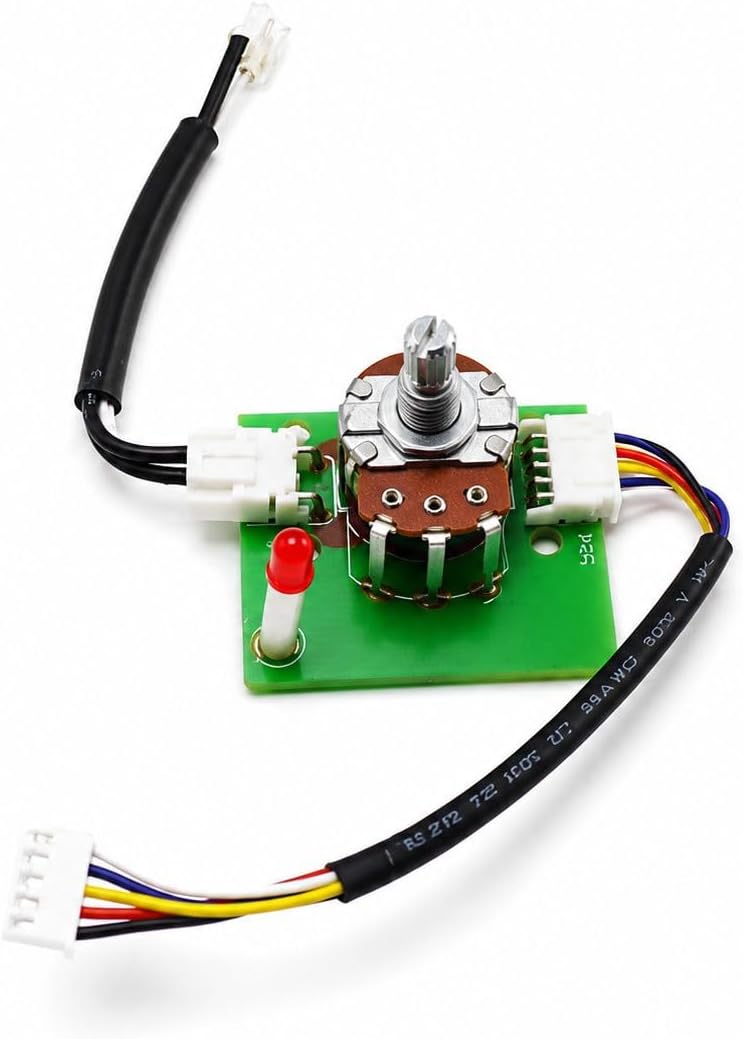

Ersatzteilliste / Parts List / Liste des pièces

JWDS-1836 Drum Sander Part list_201612.p[...]
PDF-Dokument [994.9 KB]

Technische Information – Schleifbandhalterung / Sanding Belt Holder / Support de bande abrasive

Deutsch

PM2244-IAF – Schleifbandhalterung (INBOARD)
Geeignet für Modelle: JWDS-1632, JWDS-1836-M, JWDS-2244-M, JWDS-2244OSC-M

PM2244-OAF – Schleifbandhalterung (OUTBOARD)
Geeignet für Modelle: JWDS-1632, JWDS-1836-M, JWDS-2244-M, JWDS-2244OSC-M

English

PM2244-IAF – Sanding Belt Holder (INBOARD)
Suitable for models: JWDS-1632, JWDS-1836-M, JWDS-2244-M, JWDS-2244OSC-M

PM2244-OAF – Sanding Belt Holder (OUTBOARD)
Suitable for models: JWDS-1632, JWDS-1836-M, JWDS-2244-M, JWDS-2244OSC-M

Français

PM2244-IAF – Support de bande abrasive (INTERNE)
Compatible avec les modèles : JWDS-1632, JWDS-1836-M, JWDS-2244-M, JWDS-2244OSC-M

PM2244-OAF – Support de bande abrasive (EXTERNE)
Compatible avec les modèles : JWDS-1632, JWDS-1836-M, JWDS-2244-M, JWDS-2244OSC-M

Hinweis zur Barrierefreiheit: Diese Inhalte sind für Screenreader optimiert.
Accessibility Note: This content is optimized for screen readers.
Remarque sur l'accessibilité : Ce contenu est optimisé pour les lecteurs d'écran.

Technische Information / Technical Information / Informations techniques

Deutsch

Fehlerursache:
Einseitiges Verrutschen / Verlaufen des Förderbandes

Fehlerbehebung:

Die vordere Bandrolle an der Innenseite (rechte Seite, Einzugsrichtung) weniger, an der Außenseite stärker spannen.
Band nicht zu stark spannen, damit die Keramikelemente (Trackers) das Band führen können.
Bandrollen leicht verschränken, sodass das Band beim Umlauf in die gewünschte Richtung gelenkt wird.
Verschränkung nicht übertreiben – der Bandlauf soll sofort reagieren (ähnlich wie bei Maschinen mit Bandoszillation).

Zusatzhinweis:
Die beiden Vorschubrollen sind möglicherweise nicht exakt parallel. Das kann die Ursache für ein schnelles seitliches Bandverlaufen sein.

Bei der Montage des Maschinensockels auf das offene Untergestell ist darauf zu achten, dass dieses eine absolut ebene Auflagefläche bietet.
Nach dem Verschrauben wird das Untergestell sehr steif. Beim Anziehen kann sich der Maschinensockel verziehen, wodurch die darauf montierte Vorschubeinheit ebenfalls uneben wird.

→ Die Vorschubrollen verlaufen dann nicht mehr parallel: Das Vorschubband läuft schräg (1) und wandert in der Folge seitlich ab (2) [ siehe nachfolgendes angezeigtes Bild ].

Achsparallelität wiederherstellen:

A) Durch Anheben oder Absenken der Lagerstelle K (Schraubenluft im Verstellbereich nutzen).
B) Durch Lösen der Schrauben des offenen Untergestells, eben ausrichten und anschließend wieder festziehen.
C) Durch passende Beilagen zwischen Maschinensockel und Vorschubeinheit – dadurch wird eine ebene Ausrichtung und Achsparallelität erreicht.

English

Cause of error:
One-sided misalignment / deviation of the conveyor belt

Correction:

Loosen the front roller slightly on the inside (right side, infeed direction) and tighten more on the outside.
Do not overtighten the belt so that the ceramic tracking elements can guide it.
Slightly skew the rollers to steer the belt in the desired direction during rotation.
Do not overdo the skewing – the belt should respond immediately (similar to oscillating machines).

Additional note:
The two feed rollers may not be exactly parallel. This can cause the belt to drift sideways quickly.

When mounting the machine base onto the open stand, ensure the stand offers a perfectly flat surface.
Once bolted, the stand becomes very stiff. Tightening can warp the base, making the feed unit uneven as well.

→ The rollers will no longer run parallel: The feed belt runs diagonally (1) and drifts sideways (2) [ see image below ].

Restore axis parallelism:

A) Raise or lower bearing point K (use screw clearance in adjustment range).
B) Loosen the bolts of the open stand, align flatly, and re-tighten.
C) Use shims between the machine base and feed unit for level alignment and axis parallelism.

Français

Cause de l’erreur :
Dérive / décalage unilatéral de la bande transporteuse

Correction :

Desserrer légèrement le rouleau avant à l'intérieur (côté droit, sens d'alimentation), et serrer davantage à l'extérieur.
Ne pas trop tendre la bande, pour que les éléments en céramique (trackers) puissent guider correctement.
Incliner légèrement les rouleaux afin de guider la bande dans la direction souhaitée.
Ne pas exagérer l’inclinaison – la bande doit réagir immédiatement (comme sur les machines à oscillation).

Remarque complémentaire :
Les deux rouleaux d’alimentation peuvent ne pas être parfaitement parallèles. Cela peut provoquer un décalage rapide de la bande vers un côté.

Lors du montage du socle sur le bâti ouvert, il est essentiel que ce dernier offre une surface d'appui parfaitement plane.
Une fois vissé, le bâti devient très rigide. Le serrage peut entraîner une déformation du socle, rendant l’unité d’alimentation irrégulière.

→ Les rouleaux ne seront plus parallèles : La bande avance en biais (1) et dévie latéralement (2) [ voir image ci-dessous ].

Rétablir le parallélisme des axes :

A) En relevant ou abaissant le point d'appui K (utiliser le jeu des vis pour l’ajustement).
B) En desserrant les vis du bâti, mettre à niveau puis resserrer.
C) Utiliser des cales entre le socle de la machine et l’unité d’alimentation pour obtenir un alignement et un parallélisme parfaits.

Hinweis zur Barrierefreiheit: Diese Inhalte sind für Screenreader optimiert.
Accessibility Note: This content is optimized for screen readers.
Remarque sur l'accessibilité : Ce contenu est optimisé pour les lecteurs d'écran.

Technische Information – JWDS-1836 / Technical Information / Informations techniques

Deutsch

JWDS-1836
86 mm Schleifband Zuschnitt
Nachfolgend können Sie diese Informationen als JPG oder PDF downloaden.

English

JWDS-1836
86 mm abrasive stripe cut
You can download this information below as a JPG or PDF.

Français

JWDS-1836
Bande abrasive 86 mm – dimensions de coupe
Vous pouvez télécharger ces informations ci-dessous en JPG ou PDF.

Hinweis zur Barrierefreiheit: Diese Inhalte sind für Screenreader optimiert.
Accessibility Note: This content is optimized for screen readers.
Remarque sur l'accessibilité : Ce contenu est optimisé pour les lecteurs d'écran.

JPG-Datei [384.1 KB]

JWDS-1836_det_BA_1.pdf
PDF-Dokument [95.4 KB]

Technische Information – Vorschubband / Technical Information / Informations techniques

Deutsch

Vorschubband für JET Zylinderschleifmaschine
JET Maschinentyp: JWDS-1632 & JWDS-1836
Artikelnummer: JWDS1632-226
Körnung: 100 K
Abmessungen: 422 × 970 mm
Lieferumfang: 1 Stück
Nachfolgend können Sie diese Informationen als JPG oder PDF downloaden.

English

Feed belt for JET drum sander
JET machine types: JWDS-1632 & JWDS-1836
Item number: JWDS1632-226
Grit: 100 K
Dimensions: 422 × 970 mm
Contents: 1 piece
You can download this information as a JPG or PDF below.

Français

Bande d’entraînement pour ponceuse à cylindre JET
Type de machine JET : JWDS-1632 & JWDS-1836
Référence : JWDS1632-226
Grain : 100 K
Dimensions : 422 × 970 mm
Contenu : 1 pièce
Vous pouvez télécharger ces informations ci-dessous en JPG ou PDF.

Hinweis zur Barrierefreiheit: Diese Inhalte sind für Screenreader optimiert.
Accessibility Note: This content is optimized for screen readers.
Remarque sur l'accessibilité : Ce contenu est optimisé pour les lecteurs d'écran.

JPG-Datei [325.9 KB]

JWDS1632-226.pdf
PDF-Dokument [162.4 KB]

EN JWDS1632-226.jpg
JPG-Datei [298.4 KB]

EN JWDS1632-226.pdf
PDF-Dokument [158.7 KB]

Optionales Zubehör – JWDS-1836-M / Optional Accessories / Accessoires optionnels

Deutsch

98-0130: Fahr-Rädersatz
JWDS1632-226: Vorschubband 100G (nicht kompatibel zur 16-32 Plus)
JET 723521: Zustelltisch / Auslauftisch

Nachfolgend können Sie diese Informationen als JPG oder PDF downloaden.

English

98-0130: Caster wheel kit
JWDS1632-226: Conveyor belt 100G (not compatible with 16-32 Plus)
JET 723521: Infeed / Outfeed table

You can download this information as JPG or PDF below.

Français

98-0130 : Jeu de roues de transport
JWDS1632-226 : Bande de convoyeur 100G (non compatible avec 16-32 Plus)
JET 723521 : Table d’entrée / de sortie

Vous pouvez télécharger ces informations ci-dessous en JPG ou PDF.

Hinweis zur Barrierefreiheit: Diese Inhalte sind für Screenreader optimiert.
Accessibility Note: This content is optimized for screen readers.
Remarque sur l'accessibilité : Ce contenu est optimisé pour les lecteurs d'écran.

723521.pdf
PDF-Dokument [1.6 MB]

Portable Network Image Format [57.1 KB]

JPG-Datei [1.8 MB]

JPG-Datei [272.1 KB]

JPG-Datei [1.4 MB]

Deutsch

Ersatzteile & Auskünfte:
Nutzen Sie das Kontaktformular bei Fragen zu Bestellungen, Lieferzeiten oder Technik.

Wir liefern, was Sie brauchen:
Ersatzteile und passendes Equipment für Ihren Bedarf.

Unsicher?
Wir beraten Sie gerne – nutzen Sie unser Kontaktformular, WhatsApp oder E-Mail.

English

Spare parts & support:
Use the contact form for questions about orders, delivery times or technical information.

We provide what you need:
Spare parts and the right equipment for your needs.

Not sure?
We're happy to assist – use our contact form, WhatsApp or email.

Français

Pièces et support technique :
Veuillez utiliser le formulaire de contact pour toute question concernant les commandes, les délais ou les informations techniques.

Équipements adaptés :
Nous fournissons les pièces détachées et les outils nécessaires.

Un doute ?
Nous vous conseillons volontiers – utilisez notre formulaire de contact, WhatsApp ou e-mail.

Ihre Formularnachricht wurde erfolgreich versendet.

Sie haben folgende Daten eingegeben:

Kontaktformular / Contact Form / Formulaire de contact:

Bitte korrigieren Sie Ihre Eingaben in den folgenden Feldern:

Beim Versenden des Formulars ist ein Fehler aufgetreten. Bitte versuchen Sie es später noch einmal.

Name / Nom: *

Land / Country / Pays: *

E-Mail-Adresse: *

Nachricht / Message: *

Captcha (Spam-Schutz-Code): *

*

##Deutsch## Barrierefreiheitshinweis: Um dieses Formular absenden zu können, muss das Google reCAPTCHA ausgefüllt und anschließend der Button „Formular senden“ (nur auf Deutsch verfügbar) geklickt werden. Hinweis: Felder, die mit * bezeichnet sind, sind Pflichtfelder. Einwilligungserklärung: Hiermit erkläre ich mich einverstanden, dass meine in das Kontaktformular eingegebenen Daten elektronisch gespeichert und zum Zweck der Kontaktaufnahme verarbeitet und genutzt werden. Mir ist bekannt, dass ich meine Einwilligung jederzeit widerrufen kann. Datenschutzerklärung: https://www.toolparts-service.biz/agb/datenschutz/ ################################################################## ##English## Accessibility notice: To submit this form, the Google reCAPTCHA must be completed and then the “Formular senden” button (available in German only) must be clicked. Note: Fields marked with * are required fields. Consent declaration: I hereby agree that the data I enter into the contact form will be stored electronically and processed and used for the purpose of contacting me. I am aware that I can revoke my consent at any time. Privacy Policy: https://www.toolparts-service.biz/agb/datenschutz/ ################################################################## ##Français## Avis d’accessibilité : Pour envoyer ce formulaire, le reCAPTCHA de Google doit être complété, puis le bouton « Formular senden » (disponible uniquement en allemand) doit être cliqué. Remarque : Les champs marqués d’un * sont obligatoires. Déclaration de consentement : Je consens par la présente à ce que les données que je saisis dans le formulaire de contact soient enregistrées électroniquement et traitées ainsi qu’utilisées dans le but de me contacter. Je suis conscient(e) que je peux révoquer mon consentement à tout moment. Politique de confidentialité : https://www.toolparts-service.biz/agb/datenschutz/

Hinweis: Felder, die mit * bezeichnet sind, sind Pflichtfelder.
