JET JWDS-2244-M

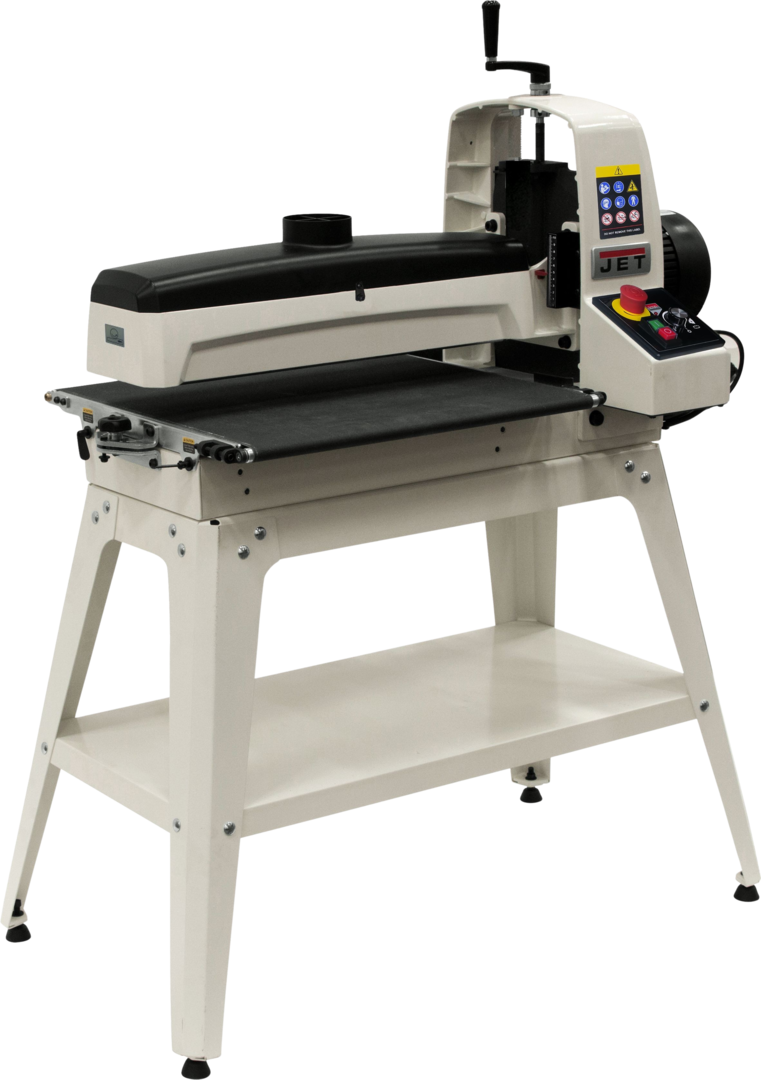

JET JWDS-2244-M ZYLINDERSCHLEIFMASCHINE
230 V | Art-Nr.: JWDS-2244-M | EAN: 7612375537185
Maximale Präzision und Effizienz – Die Zylinderschleifmaschine für Perfektionisten
Mit unserer hochmodernen Zylinderschleifmaschine erreichen Sie exzellente Schleifergebnisse bei maximalem Bedienkomfort. Dank innovativer Sandsmart™ Steuerung wird die Trommelmotorlast kontinuierlich überwacht und die Vorschubgeschwindigkeit automatisch angepasst – für einen reibungslosen Betrieb ohne Überlastung.
- ✅ Perfekte Schleifqualität – Präzisionsbearbeitete, dynamisch ausgewuchtete Aluminiumtrommel
- ✅ Langlebige Konstruktion – Staubdichte, dauergeschmierte Rillenkugellager
- ✅ Effektive Staubabsaugung – Integrierte Absaughaube mit Leitkanälen
- ✅ Memory-Funktion – Schnelle und exakte Werkstückparallelität
- ✅ Höchste Stabilität – Vorschubbett aus präzisionsgewalztem Stahlblech
- ✅ Einfache Handhabung – Höhenskala und Kurbel-Skalenring
TECHNISCHE DATEN
- Motor: 230V / 2.3 kW
- Trommeldrehzahl: 1'400 U/min
- Trommelabmessungen: 127×565 mm
- Schleifgeschwindigkeit: 9.5 m/s
- Vorschubgeschwindigkeit: 0–3 m/min
- Maximale Schleifbreite: 560 mm (1120 mm, zwei Durchläufe)
- Kleinste Schleiflänge: 60 mm
- Max./Min. Schleifstärke: 102 / 0.8 mm
- Absauganschluss: ø 100 mm
- Abmessungen (L×B×H): 1‘070 × 610 × 1‘320 mm
- Gewicht: 80 kg
LIEFERUMFANG
80er Schleifband auf Trommel montiert | Höhenkurbel | offener Maschinenstand
Ein vollständiges Technisches Skript finden Sie als PDF Download nachstehend in: DE FR EN inkl. Zubehör und weiteren Informationen.
JET JWDS-2244-M DRUM SANDER
230 V | Item No.: JWDS-2244-M | EAN: 7612375537185
Maximum Precision and Efficiency – The Drum Sander for Perfectionists
This high-end drum sander delivers excellent sanding results and maximum user comfort. Thanks to innovative Sandsmart™ technology, the motor load is constantly monitored, and the feed rate is automatically adjusted to ensure smooth operation without overload.
- ✅ Perfect sanding quality – Precision-machined, dynamically balanced aluminum drum
- ✅ Durable components – Dust-sealed, permanently lubricated ball bearings
- ✅ Clean work – Integrated hood with ducts for effective dust extraction
- ✅ Memory function – Quick and precise parallel adjustment
- ✅ Ultimate stability – Ribbed feed bed made from precision-rolled steel sheet
- ✅ Easy handling – Height scale and crank adjustment ring
TECHNICAL DATA
- Motor: 230V / 2.3 kW
- Drum speed: 1,400 rpm
- Drum dimensions: 127 × 565 mm
- Sanding speed: 9.5 m/s
- Feed rate: 0–3 m/min
- Max sanding width: 560 mm (1120 mm in two passes)
- Min sanding length: 60 mm
- Max./Min. sanding thickness: 102 / 0.8 mm
- Dust port: ø 100 mm
- Dimensions (L×W×H): 1,070 × 610 × 1,320 mm
- Weight: 80 kg
INCLUDED
80 grit sanding belt mounted on drum | Height crank | Open machine stand
Full technical specifications available for download below in: DE FR EN including accessories and more information.
JET JWDS-2244-M PONCEUSE À CYLINDRE
230 V | N° d'article : JWDS-2244-M | EAN : 7612375537185
Précision et efficacité maximales – la ponceuse à cylindre pour les perfectionnistes
Cette ponceuse à cylindre haut de gamme offre des résultats de ponçage excellents avec un confort d'utilisation maximal. Grâce à la technologie innovante Sandsmart™, la charge du moteur est surveillée en permanence et la vitesse d'avance est automatiquement ajustée – pour un fonctionnement fluide sans surcharge.
- ✅ Qualité de ponçage parfaite – Tambour en aluminium usiné avec précision et équilibré dynamiquement
- ✅ Construction durable – Roulements à billes étanches et lubrifiés à vie
- ✅ Travail propre – Capot avec conduits intégrés pour une aspiration efficace de la poussière
- ✅ Fonction mémoire – Réglage rapide et précis du parallélisme de la pièce
- ✅ Stabilité maximale – Lit d’avance nervuré en tôle d’acier laminée avec précision
- ✅ Utilisation facile – Échelle de hauteur et bague de réglage de la manivelle
DONNÉES TECHNIQUES
- Moteur : 230V / 2.3 kW
- Vitesse du tambour : 1 400 tr/min
- Dimensions du tambour : 127 × 565 mm
- Vitesse de ponçage : 9,5 m/s
- Vitesse d'avance : 0–3 m/min
- Largeur de ponçage max. : 560 mm (1120 mm en deux passages)
- Longueur de ponçage min. : 60 mm
- Épaisseur de ponçage max./min. : 102 / 0,8 mm
- Raccord d’aspiration : ø 100 mm
- Dimensions (L×l×H) : 1 070 × 610 × 1 320 mm
- Poids : 80 kg
FOURNITURE
Bande abrasive grain 80 montée sur le tambour | Manivelle de réglage en hauteur | Socle ouvert
Fiche technique complète disponible au format PDF ci-dessous en : DE FR EN avec accessoires et informations supplémentaires.
PDF-Dokument [15.2 MB]
DE
Bilddaten:
Produktansichten, Detailaufnahmen und technische Illustrationen.
EN
Image Data:
Product views, detail shots, and technical illustrations.
FR
Données d'image :
Vues produit, gros plans et illustrations techniques.
JPG-Datei [436.2 KB]
JPG-Datei [309.8 KB]
JPG-Datei [230.4 KB]
JPG-Datei [182.5 KB]
JPG-Datei [353.6 KB]
JPG-Datei [281.1 KB]
JPG-Datei [204.3 KB]
Tagged Image File [9.2 MB]
Tagged Image File [9.3 MB]
Tagged Image File [10.3 MB]
Tagged Image File [9.5 MB]
Tagged Image File [8.7 MB]
Tagged Image File [6.1 MB]
Tagged Image File [22.6 MB]
Tagged Image File [7.4 MB]
JPG-Datei [367.4 KB]
Tagged Image File [10.1 MB]
Tagged Image File [1.1 MB]
Tagged Image File [6.3 MB]
JPG-Datei [237.3 KB]
Tagged Image File [7.1 MB]
JPG-Datei [321.8 KB]
Tagged Image File [10.9 MB]
JPG-Datei [386.1 KB]
JPG-Datei [385.7 KB]
JPG-Datei [391.1 KB]
JPG-Datei [319.8 KB]
JPG-Datei [301.8 KB]
JPG-Datei [322.5 KB]
Tagged Image File [7.1 MB]
Optionales Zubehör – JWDS-2244-M / Optional Accessories / Accessoires optionnels
Deutsch
- 723553: Schleiftiefenanschlag
Hinweis: Der Schleiftiefenanschlag ist für die JWDS-2244-M als optionales Zubehör erhältlich, er ist Standard bei der JWDS-2550-M. Die Stoppmutter (A, Abb. 8‐1) sorgt für einen harten Stopp bei Erreichen der Endschleiftiefe. - JWDS2244-225: Vorschubband
- 723552: Digitale Schleifdickenanzeige
- 723541: Zustelltisch / Auslauftisch (559 x 260 mm, Stahl verzinkt, 11 kg)
- 306399.01: Schleifbandrolle, 75 mm × 25 m, K60
- 306400.01: Schleifbandrolle, 75 mm × 25 m, K80
- 306401.01: Schleifbandrolle, 75 mm × 25 m, K100
- 306402.01: Schleifbandrolle, 75 mm × 25 m, K120
- 306403.01: Schleifbandrolle, 75 mm × 25 m, K150
- 306404.01: Schleifbandrolle, 75 mm × 25 m, K180
Nachfolgend stehen Ihnen ausführliche Informationen zum genannten Zubehör als PDF oder jeweiliges JPG Bild als Download zur Verfügung.
English
- 723553: Sanding depth stop
Note: The depth stop is available as optional accessory for JWDS-2244-M and included as standard with JWDS-2550-M. Stop nut (A, Fig. 8-1) ensures precise repeatability for uniform thickness. - JWDS2244-225: Conveyor belt
- 723552: Digital thickness gauge
- 723541: Infeed / Outfeed table (559 x 260 mm, galvanized steel, 11 kg)
- 306399.01: Abrasive roll, 75 mm × 25 m, G60
- 306400.01: Abrasive roll, 75 mm × 25 m, G80
- 306401.01: Abrasive roll, 75 mm × 25 m, G100
- 306402.01: Abrasive roll, 75 mm × 25 m, G120
- 306403.01: Abrasive roll, 75 mm × 25 m, G150
- 306404.01: Abrasive roll, 75 mm × 25 m, G180
Detailed information is available below as downloadable PDF or JPG.
Français
- 723553 : Butée de profondeur de ponçage
Remarque : Disponible pour JWDS-2244-M, inclus de série avec la JWDS-2550-M. L’écrou de butée (A, fig. 8‐1) permet un arrêt net à la profondeur souhaitée. - JWDS2244-225 : Bande transporteuse
- 723552 : Indicateur numérique d’épaisseur de ponçage
- 723541 : Table d'entrée/sortie (559 x 260 mm, acier galvanisé, 11 kg)
- 306399.01 : Rouleau abrasif, 75 mm × 25 m, G60
- 306400.01 : Rouleau abrasif, 75 mm × 25 m, G80
- 306401.01 : Rouleau abrasif, 75 mm × 25 m, G100
- 306402.01 : Rouleau abrasif, 75 mm × 25 m, G120
- 306403.01 : Rouleau abrasif, 75 mm × 25 m, G150
- 306404.01 : Rouleau abrasif, 75 mm × 25 m, G180
Des informations détaillées sont disponibles ci-dessous en téléchargement JPG ou PDF.
Hinweis zur Barrierefreiheit: Diese Inhalte sind für Screenreader optimiert.
Accessibility Note: This content is optimized for screen readers.
Remarque sur l'accessibilité : Ce contenu est optimisé pour les lecteurs d'écran.
PDF-Dokument [15.2 MB]
PDF-Dokument [122.8 KB]
JPG-Datei [433.9 KB]
JPG-Datei [218.3 KB]
JPG-Datei [130.4 KB]
JPG-Datei [28.4 KB]
JPG-Datei [19.7 KB]
JPG-Datei [13.3 KB]
JPG-Datei [9.7 KB]
JPG-Datei [9.6 KB]
JPG-Datei [145.7 KB]
JPG-Datei [24.4 KB]
JPG-Datei [79.0 KB]
JPG-Datei [258.0 KB]
JPG-Datei [385.3 KB]
PDF-Dokument [95.7 KB]
PDF-Dokument [6.3 MB]
Bedienungsanleitung / Operation Manual / Mode d'emploi
Ersatzteilliste / Parts List / Liste des pièces
PDF-Dokument [4.6 MB]
PDF-Dokument [710.2 KB]
Wartungsplan / Maintenance Schedule / Plan de Maintenance
PDF-Dokument [506.3 KB]
Technische Information – Schleifbandhalterung / Sanding Belt Holder / Support de bande abrasive
Deutsch
PM2244-IAF – Schleifbandhalterung (INBOARD)
Geeignet für Modelle: JWDS-1632, JWDS-1836-M, JWDS-2244-M, JWDS-2244OSC-M
PM2244-OAF – Schleifbandhalterung (OUTBOARD)
Geeignet für Modelle: JWDS-1632, JWDS-1836-M, JWDS-2244-M, JWDS-2244OSC-M
English
PM2244-IAF – Sanding Belt Holder (INBOARD)
Suitable for models: JWDS-1632, JWDS-1836-M, JWDS-2244-M, JWDS-2244OSC-M
PM2244-OAF – Sanding Belt Holder (OUTBOARD)
Suitable for models: JWDS-1632, JWDS-1836-M, JWDS-2244-M, JWDS-2244OSC-M
Français
PM2244-IAF – Support de bande abrasive (INTERNE)
Compatible avec les modèles : JWDS-1632, JWDS-1836-M, JWDS-2244-M, JWDS-2244OSC-M
PM2244-OAF – Support de bande abrasive (EXTERNE)
Compatible avec les modèles : JWDS-1632, JWDS-1836-M, JWDS-2244-M, JWDS-2244OSC-M
Hinweis zur Barrierefreiheit: Diese Inhalte sind für Screenreader optimiert.
Accessibility Note: This content is optimized for screen readers.
Remarque sur l'accessibilité : Ce contenu est optimisé pour les lecteurs d'écran.
Technische Information / Technical Information / Informations techniques
Deutsch
Fehlerursache:
Einseitiges Verrutschen / Verlaufen des Förderbandes
Fehlerbehebung:
- Die vordere Bandrolle an der Innenseite (rechte Seite, Einzugsrichtung) weniger, an der Außenseite stärker spannen.
- Band nicht zu stark spannen, damit die Keramikelemente (Trackers) das Band führen können.
- Bandrollen leicht verschränken, sodass das Band beim Umlauf in die gewünschte Richtung gelenkt wird.
- Verschränkung nicht übertreiben – der Bandlauf soll sofort reagieren (ähnlich wie bei Maschinen mit Bandoszillation).
Zusatzhinweis:
Die beiden Vorschubrollen sind möglicherweise nicht exakt parallel. Das kann die Ursache für ein schnelles seitliches Bandverlaufen sein.
Bei der Montage des Maschinensockels auf das offene Untergestell ist darauf zu achten, dass dieses eine absolut ebene Auflagefläche bietet.
Nach dem Verschrauben wird das Untergestell sehr steif. Beim Anziehen kann sich der Maschinensockel verziehen, wodurch die darauf montierte Vorschubeinheit ebenfalls uneben wird.
→ Die Vorschubrollen verlaufen dann nicht mehr parallel: Das Vorschubband läuft schräg (1) und wandert in der Folge seitlich ab (2) [ siehe nachfolgendes angezeigtes Bild ].
Achsparallelität wiederherstellen:
- A) Durch Anheben oder Absenken der Lagerstelle K (Schraubenluft im Verstellbereich nutzen).
- B) Durch Lösen der Schrauben des offenen Untergestells, eben ausrichten und anschließend wieder festziehen.
- C) Durch passende Beilagen zwischen Maschinensockel und Vorschubeinheit – dadurch wird eine ebene Ausrichtung und Achsparallelität erreicht.
English
Cause of error:
One-sided misalignment / deviation of the conveyor belt
Correction:
- Loosen the front roller slightly on the inside (right side, infeed direction) and tighten more on the outside.
- Do not overtighten the belt so that the ceramic tracking elements can guide it.
- Slightly skew the rollers to steer the belt in the desired direction during rotation.
- Do not overdo the skewing – the belt should respond immediately (similar to oscillating machines).
Additional note:
The two feed rollers may not be exactly parallel. This can cause the belt to drift sideways quickly.
When mounting the machine base onto the open stand, ensure the stand offers a perfectly flat surface.
Once bolted, the stand becomes very stiff. Tightening can warp the base, making the feed unit uneven as well.
→ The rollers will no longer run parallel: The feed belt runs diagonally (1) and drifts sideways (2) [ see image below ].
Restore axis parallelism:
- A) Raise or lower bearing point K (use screw clearance in adjustment range).
- B) Loosen the bolts of the open stand, align flatly, and re-tighten.
- C) Use shims between the machine base and feed unit for level alignment and axis parallelism.
Français
Cause de l’erreur :
Dérive / décalage unilatéral de la bande transporteuse
Correction :
- Desserrer légèrement le rouleau avant à l'intérieur (côté droit, sens d'alimentation), et serrer davantage à l'extérieur.
- Ne pas trop tendre la bande, pour que les éléments en céramique (trackers) puissent guider correctement.
- Incliner légèrement les rouleaux afin de guider la bande dans la direction souhaitée.
- Ne pas exagérer l’inclinaison – la bande doit réagir immédiatement (comme sur les machines à oscillation).
Remarque complémentaire :
Les deux rouleaux d’alimentation peuvent ne pas être parfaitement parallèles. Cela peut provoquer un décalage rapide de la bande vers un côté.
Lors du montage du socle sur le bâti ouvert, il est essentiel que ce dernier offre une surface d'appui parfaitement plane.
Une fois vissé, le bâti devient très rigide. Le serrage peut entraîner une déformation du socle, rendant l’unité d’alimentation irrégulière.
→ Les rouleaux ne seront plus parallèles : La bande avance en biais (1) et dévie latéralement (2) [ voir image ci-dessous ].
Rétablir le parallélisme des axes :
- A) En relevant ou abaissant le point d'appui K (utiliser le jeu des vis pour l’ajustement).
- B) En desserrant les vis du bâti, mettre à niveau puis resserrer.
- C) Utiliser des cales entre le socle de la machine et l’unité d’alimentation pour obtenir un alignement et un parallélisme parfaits.
Hinweis zur Barrierefreiheit: Diese Inhalte sind für Screenreader optimiert.
Accessibility Note: This content is optimized for screen readers.
Remarque sur l'accessibilité : Ce contenu est optimisé pour les lecteurs d'écran.
Deutsch

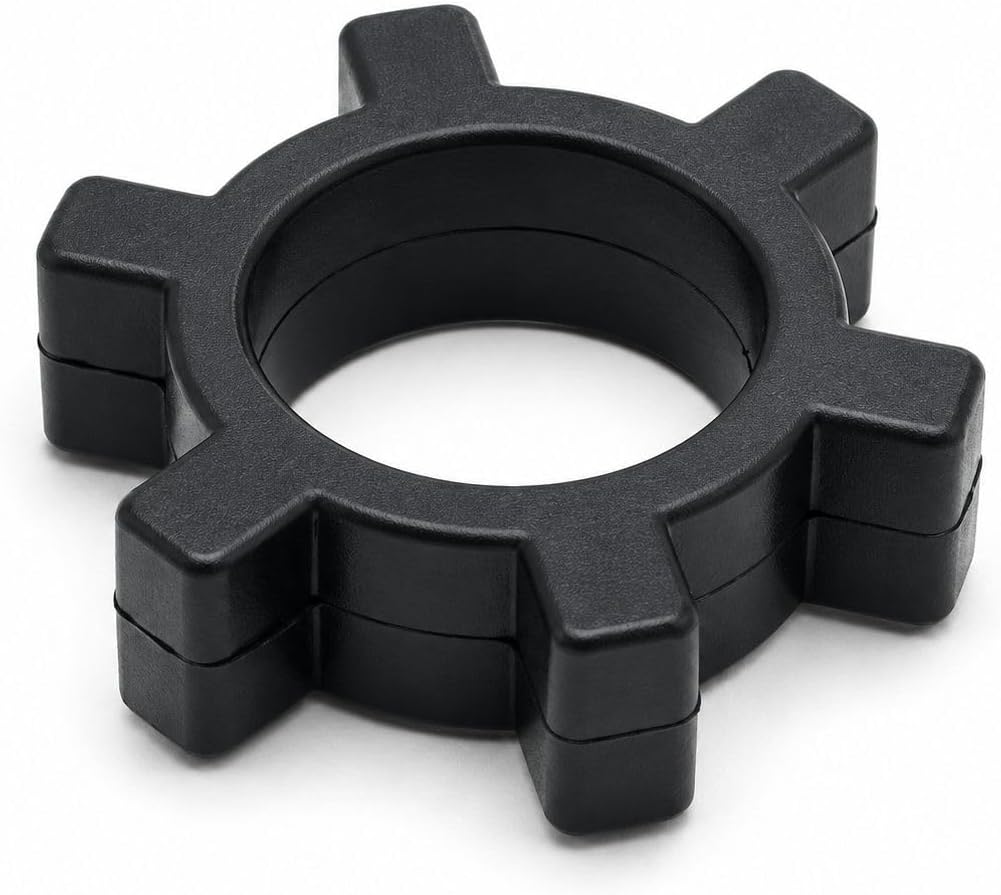

Ersatzteile & Auskünfte:
Nutzen Sie das Kontaktformular bei Fragen zu Bestellungen, Lieferzeiten oder Technik.
Wir liefern, was Sie brauchen:
Ersatzteile und passendes Equipment für Ihren Bedarf.
Unsicher?
Wir beraten Sie gerne – nutzen Sie unser Kontaktformular, WhatsApp oder E-Mail.
English
Spare parts & support:
Use the contact form for questions about orders, delivery times or technical information.
We provide what you need:
Spare parts and the right equipment for your needs.
Not sure?
We're happy to assist – use our contact form, WhatsApp or email.
Français
Pièces et support technique :
Veuillez utiliser le formulaire de contact pour toute question concernant les commandes, les délais ou les informations techniques.
Équipements adaptés :
Nous fournissons les pièces détachées et les outils nécessaires.
Un doute ?
Nous vous conseillons volontiers – utilisez notre formulaire de contact, WhatsApp ou e-mail.
Druckversion
Sitemap
© ToolParts-Service – Christian Satter / Machinery Group. Alle Rechte vorbehalten. Ersatzteile, Maschinen und Zubehör für Holz- und Metallbearbeitungsmaschinen – JET, PROMAC, © Copyright – ToolParts-Service & Hersteller Alle Inhalte dieser Website, einschließlich Bilder, Texte, technischer Daten, PDF-Dokumente und Ersatzteildokumentationen, unterliegen dem Urheberrecht von ToolParts-Service und/oder den jeweiligen Maschinenherstellern. Jegliche kommerzielle gewerbliche Nutzung ohne vorherige schriftliche Genehmigung ist untersagt und wird konsequent rechtlich verfolgt. © Copyright – ToolParts-Service & Manufacturer All contents of this website, including images, texts, technical data, PDF documents, and spare parts documentation, are subject to the copyright of ToolParts-Service and/or the respective machine manufacturers. Any commercial use without prior written permission is prohibited and will be prosecuted to the full extent of the law.
