JET JWL-1015 JWL-1015VS
JET JWL-1015 / VS DRECHSELBANK
230 V | Art-Nr.: JWL-1015-M / JWL-1015VS-M
EAN: 7612375701654
JET Drechselbank – Präzision, Laufruhe & Flexibilität für Ihr Drechselhandwerk!
Die JET Drechselbank überzeugt mit einer robusten Konstruktion, präziser Steuerung und hoher Laufruhe – perfekt für professionelle und ambitionierte Drechsler. Egal ob kleine oder große Werkstücke, diese Maschine bietet maximale Kontrolle und Komfort.
- ✅ Stabile Graugusskonstruktion (GG-20) – breites Maschinenbett für reduzierte Vibrationen und höchste Stabilität
- ✅ Variable Spindeldrehzahlen:
- ? 6 feste Drehzahlen (400 – 3.300 U/min, Modell JWL-1015-M)
- ? Stufenlose Drehzahlregelung von 200 – 3.600 U/min in 3 Riemenstufen (Modell JWL-1015VS-M)
- ✅ Maximales Drehmoment durch Smart Control – ideal für große Werkstücke (JWL-1015VS-M)
- ✅ Einfacher Riemenwechsel – bequemer Zugang von vorne mit Komfort-Riemenspannsystem
- ✅ Leiser & langlebiger Poly-V-Riementrieb – ideal für den Dauerbetrieb
- ✅ Präzise Arbeiten mit Spindel-Teileinrichtung (24×15°) für exakte Segmentierungen
- ✅ Reitstockpinole mit 9 mm-Bohrung – ermöglicht präzises Durchbohren von Werkstücken
- ✅ Schnellspannhebel für mühelose und exakte Positionierung von Handstahlauflage & Reitstock
TECHNISCHE DATEN
- Modell: JWL-1015-M / JWL-1015VS-M
- Motor (V/kW): 230/0.5 / 230/0.6
- Drehdurchmesser über Bett (mm): 254
- Drehdurchmesser über Handstahlauflage (mm): 186
- Spitzenweite (mm): 368
- Spindeldrehzahlen (U/min): 400/700/1'000/1'500/2'200/3'300 | 200–3'600, stufenlos
- Spindelnase: M33×3.5
- Spindel-Teileinrichtung: 24×15°
- Spindelkonus: MK2
- Reitstockkonus: MK2
- Reitstock Durchgangsbohrung (mm): 9
- Reitstock Pinolenhub (mm): 50
- Handstahlauflage (mm/ø): 150/15.9
- Abmessungen (mm): 775×300×445
- Gewicht (kg): 33 / 35
LIEFERUMFANG
150 mm Handstahlauflage | Mitlaufkörnerspitze MK2 | 75 mm Aufspannscheibe | Stirnmitnehmer MK2 | 8 mm Austreibstange
JET JWL-1015 / VS TOUR À BOIS
230 V | Réf.: JWL-1015-M / JWL-1015VS-M
EAN : 7612375701654
Tour à bois JET – Précision, fluidité & flexibilité pour vos projets de tournage !
La tour JET se distingue par sa construction robuste, son contrôle précis et son fonctionnement fluide – parfaite pour les tourneurs professionnels et passionnés. Petites ou grandes pièces, cette machine garantit un confort et une maîtrise optimale.
- ✅ Construction en fonte grise (GG-20) – lit large pour moins de vibrations et plus de stabilité
- ✅ Vitesses de broche variables :
- ? 6 vitesses fixes (400 – 3.300 tr/min, modèle JWL-1015-M)
- ? Régulation continue de 200 – 3.600 tr/min sur 3 positions de courroie (modèle JWL-1015VS-M)
- ✅ Couple maximal via Smart Control – idéal pour les grandes pièces (JWL-1015VS-M)
- ✅ Changement de courroie facile – accès frontal avec système de tension pratique
- ✅ Entraînement par courroie Poly-V silencieux et durable – parfait pour un usage intensif
- ✅ Travail de précision grâce à l'indexation de broche (24×15°) pour segments exacts
- ✅ Contre-pointe avec alésage de 9 mm – pour percer avec précision
- ✅ Leviers de serrage rapide pour positionner facilement lunette et contre-pointe
DONNÉES TECHNIQUES
- Modèle : JWL-1015-M / JWL-1015VS-M
- Moteur (V/kW) : 230/0.5 / 230/0.6
- Diamètre au-dessus du banc (mm) : 254
- Diamètre au-dessus du support (mm) : 186
- Entrepointes (mm) : 368
- Vitesses (tr/min) : 400/700/1'000/1'500/2'200/3'300 | 200–3'600, continu
- Nez de broche : M33×3.5
- Indexation : 24×15°
- Cône de broche : CM2
- Cône de contre-pointe : CM2
- Alésage de la contre-pointe (mm) : 9
- Course de la pointe (mm) : 50
- Support d'outil (mm/ø) : 150/15.9
- Dimensions (mm) : 775×300×445
- Poids (kg) : 33 / 35
FOURNITURE
Support d’outil 150 mm | Pointe tournante CM2 | Plateau 75 mm | Poinçon d’entraînement CM2 | Tige de déblocage 8 mm

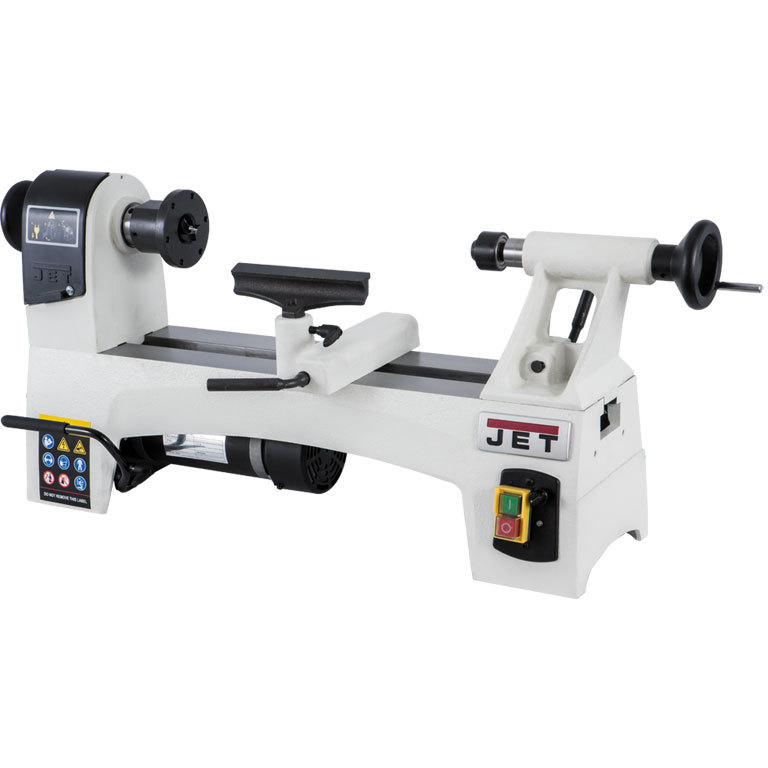

JET JWL-1015 / VS WOOD LATHE
230 V | Item No.: JWL-1015-M / JWL-1015VS-M
EAN: 7612375701654
JET Wood Lathe – Precision, smooth running & flexibility for your turning needs!
The JET lathe impresses with its robust construction, precise control and smooth operation – perfect for professionals and serious hobbyists. Whether small or large pieces, this machine offers full control and comfort.
- ✅ Heavy-duty cast iron construction (GG-20) – wide bed for low vibration and stability
- ✅ Variable spindle speeds:
- ? 6 fixed speeds (400 – 3,300 rpm, model JWL-1015-M)
- ? Continuously adjustable from 200 – 3,600 rpm in 3 belt positions (model JWL-1015VS-M)
- ✅ Maximum torque via Smart Control – ideal for large workpieces (JWL-1015VS-M)
- ✅ Easy belt change – front access with comfort tension system
- ✅ Quiet & long-lasting Poly-V belt drive – ideal for continuous operation
- ✅ Accurate indexing (24×15°) for precise segment work
- ✅ Tailstock quill with 9 mm bore – allows precise drilling
- ✅ Quick-lock levers for easy and accurate positioning of tool rest & tailstock
TECHNICAL DATA
- Model: JWL-1015-M / JWL-1015VS-M
- Motor (V/kW): 230/0.5 / 230/0.6
- Turning diameter over bed (mm): 254
- Turning diameter over tool rest (mm): 186
- Distance between centers (mm): 368
- Spindle speeds (rpm): 400/700/1'000/1'500/2'200/3'300 | 200–3'600, variable
- Spindle nose: M33×3.5
- Spindle indexing: 24×15°
- Spindle taper: MT2
- Tailstock taper: MT2
- Tailstock bore (mm): 9
- Tailstock quill travel (mm): 50
- Tool rest (mm/ø): 150/15.9
- Dimensions (mm): 775×300×445
- Weight (kg): 33 / 35
SCOPE OF DELIVERY
150 mm tool rest | Live center MT2 | 75 mm faceplate | Spur center MT2 | 8 mm knockout bar
DE
Bilddaten:
Produktansichten, Detailaufnahmen und technische Illustrationen.
EN
Image Data:
Product views, detail shots, and technical illustrations.
FR
Données d'image :
Vues produit, gros plans et illustrations techniques.
Tagged Image File [10.3 MB]
JPG-Datei [249.2 KB]
JPG-Datei [88.5 KB]
Bedienungsanleitung / Operation Manual / Mode d'emploi
PDF-Dokument [962.0 KB]
Ersatzteilliste / Parts List / Liste des pièces
PDF-Dokument [1'009.3 KB]
DE
Bilddaten:
Produktansichten, Detailaufnahmen und technische Illustrationen.
EN
Image Data:
Product views, detail shots, and technical illustrations.
FR
Données d'image :
Vues produit, gros plans et illustrations techniques.
Zubehör für JET JWL-1015 Drechselbank / Accessories / Accessoires
Deutsch
- 708330 – JET Vierzackmitnehmer MK2
- 708331 – JET Mitlaufkörner MK2 | mit MK2 Hohlschaft und demontierbarer Zentrierspitze / (Bohrung 9mm)
- 719101 – JET 530 mm Bettverlängerung für JET JWL-1015 & JWL-1015VS
Maße: 215 x 530 x 190 mm, Grauguss (GG-20), 11 kg (13 kg Versandgewicht) - 719102 – Maschinenuntersatz für JET JWL-1015 & JWL-1015VS
Maße: 840 x 575 x 690 mm, Grauguss/Stahl, 26 kg (28 kg Versandgewicht) - 719103 – Maschinenuntersatz zur Bettverlängerung (719101)

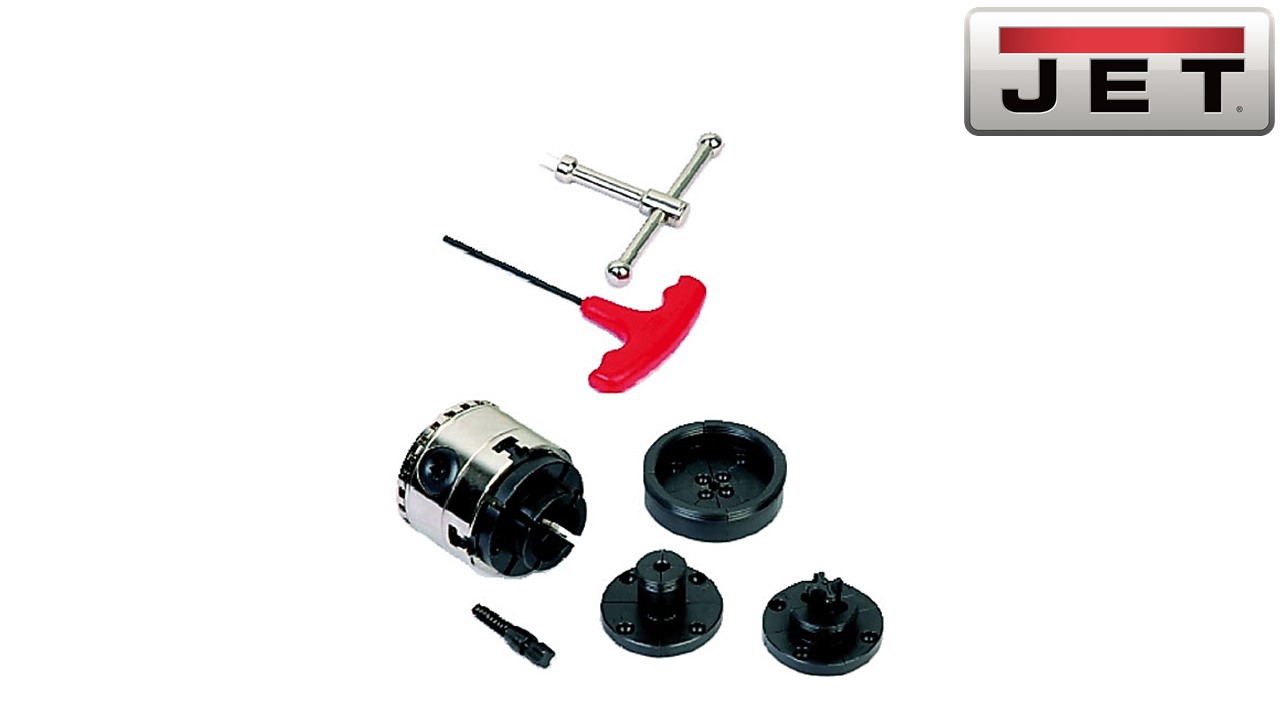

Maße: 840 x 530 x 190 mm, Grauguss/Stahl, 8,5 kg (10,5 kg Versandgewicht) - 10000610 – JET Mini-Drechselfutter Ø 65 mm, 1" x 8TPI, inkl. 4-Satz Backen, Schraubeinsatz, Adapter M33x3,5
Max. Drehzahl: 4000 U/min, Gewicht: 2,47 kg - 709960 – JET Adapter M33 x 3,5 mm auf 1" x 8 TPI
Maße Versand: 115 x 105 x 60 mm, Gewicht: 0,55 kg
English
- 708330 – JET Four-prong drive center MK2

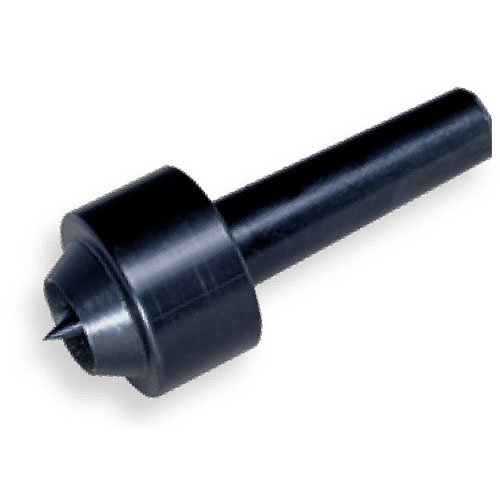

- 708331 – JET Live center MK2 | with hollow shaft and removable center point (9 mm bore)

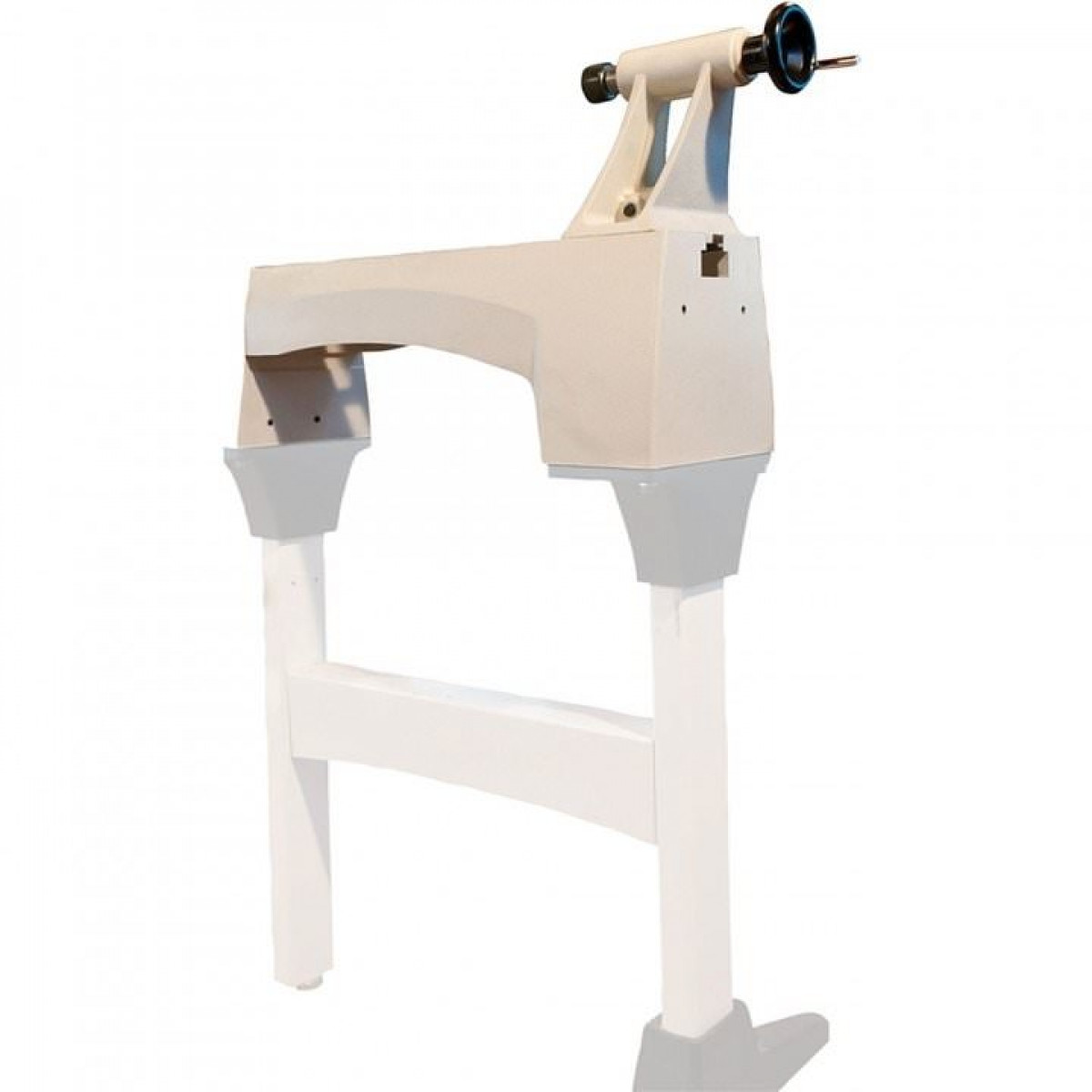

- 719101 – JET 530 mm bed extension for JET JWL-1015 & JWL-1015VS

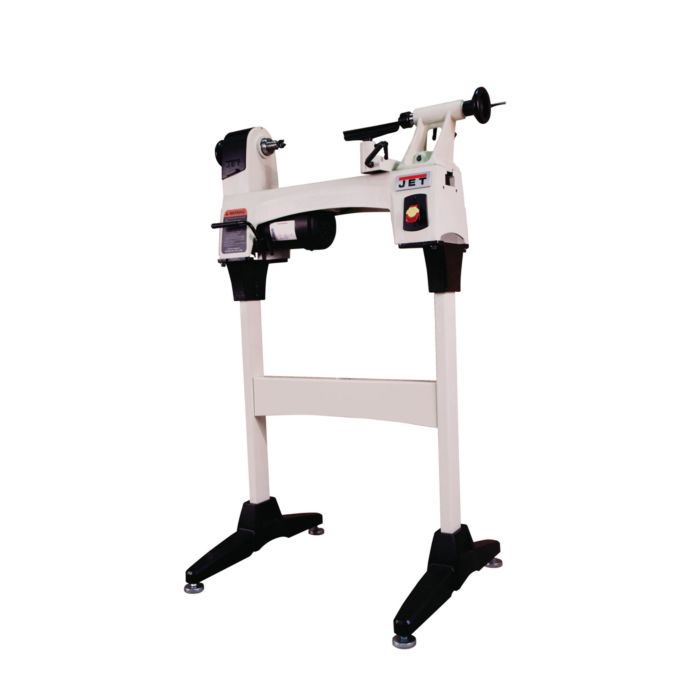

Dimensions: 215 x 530 x 190 mm, cast iron (GG-20), 11 kg (13 kg shipping weight) - 719102 – Machine stand for JET JWL-1015 & JWL-1015VS

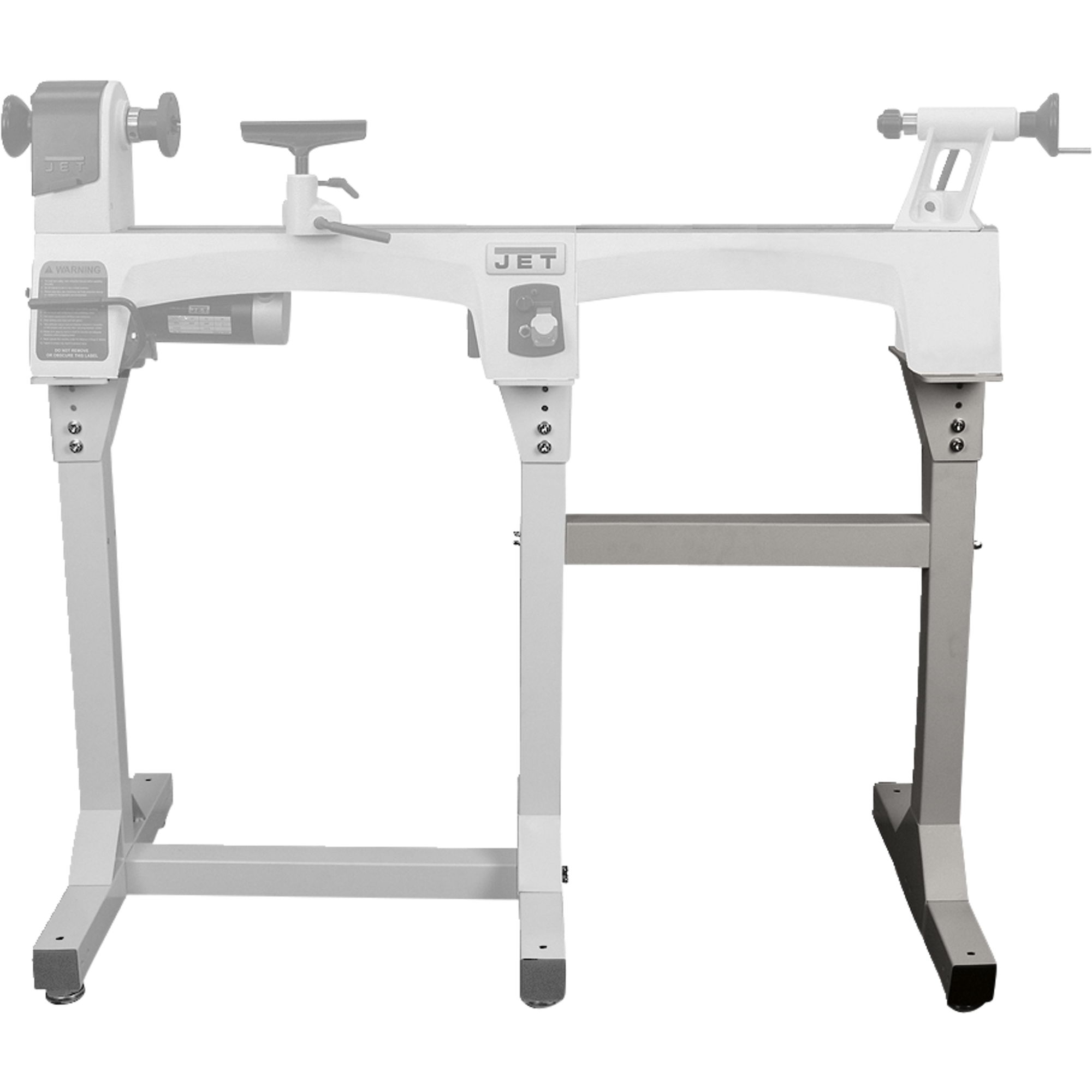

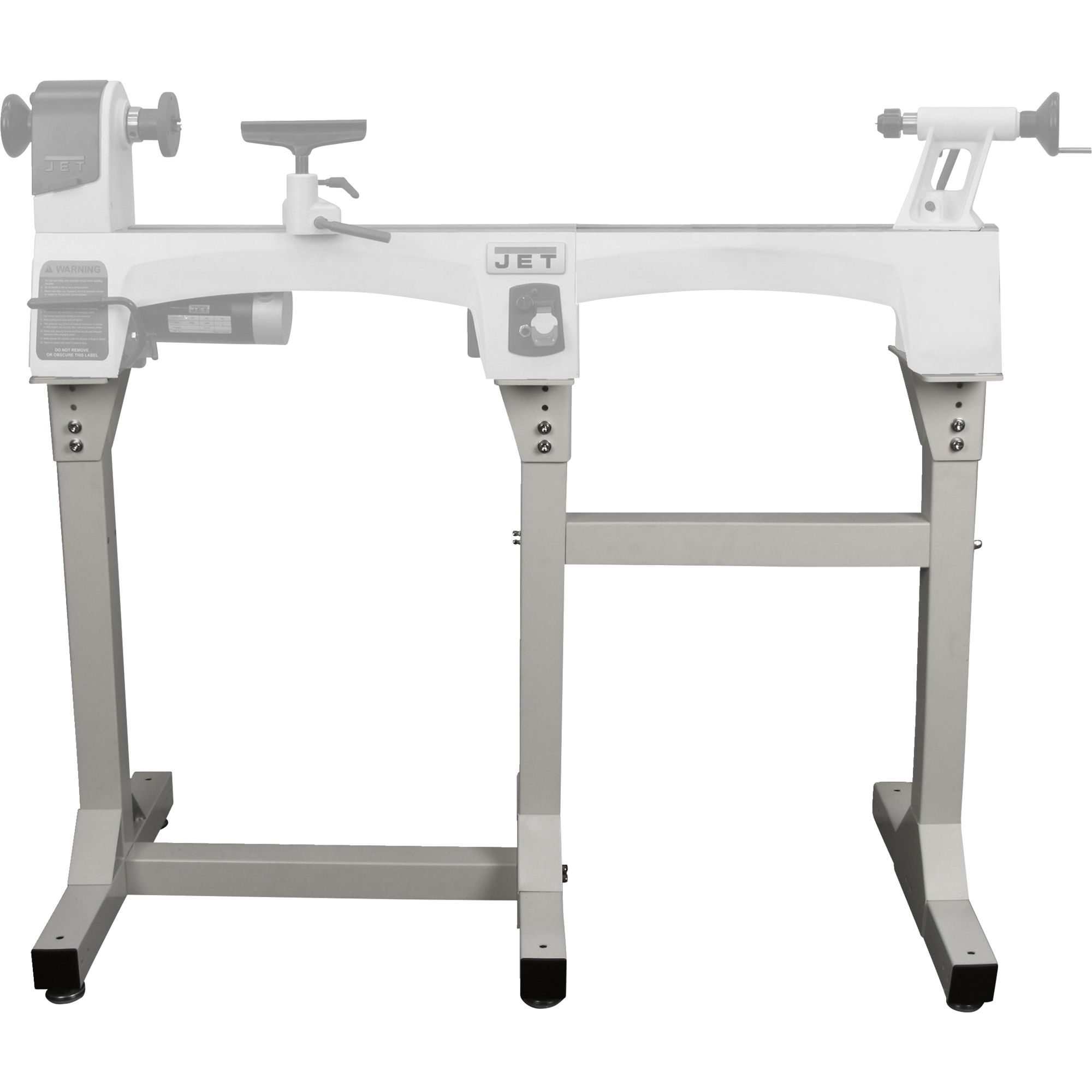

Dimensions: 840 x 575 x 690 mm, cast iron/steel, 26 kg (28 kg shipping weight) - 719103 – Machine stand for bed extension (719101)
Dimensions: 840 x 530 x 190 mm, cast iron/steel, 8.5 kg (10.5 kg shipping weight) - 10000610 – JET mini woodturning chuck Ø 65 mm, 1" x 8TPI, incl. 4-jaw sets, screw insert, M33x3.5 adapter

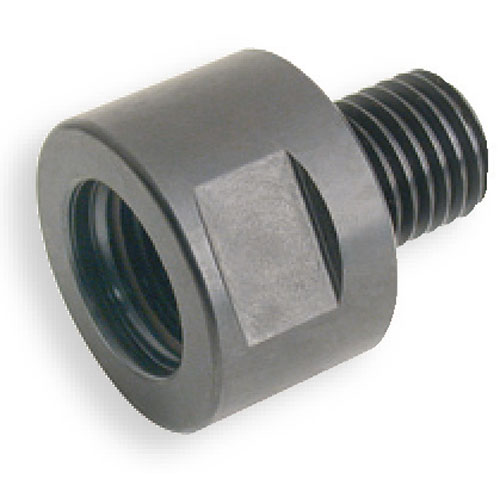

Max speed: 4000 rpm, Weight: 2.47 kg - 709960 – JET adapter M33 x 3.5 mm to 1" x 8 TPI
Shipping dimensions: 115 x 105 x 60 mm, Weight: 0.55 kg
Français
- 708330 – Contre-pointe à quatre griffes JET MK2
- 708331 – Contre-pointe tournante JET MK2 | avec arbre creux MK2 et pointe de centrage amovible (alésage 9 mm)
- 719101 – Extension de lit 530 mm pour JET JWL-1015 & JWL-1015VS
Dimensions : 215 x 530 x 190 mm, fonte grise (GG-20), 11 kg (13 kg poids expédition) - 719102 – Piètement pour JET JWL-1015 & JWL-1015VS
Dimensions : 840 x 575 x 690 mm, fonte/acier, 26 kg (28 kg poids expédition) - 719103 – Piètement pour extension de lit (719101)
Dimensions : 840 x 530 x 190 mm, fonte/acier, 8,5 kg (10,5 kg poids expédition) - 10000610 – Mandrin mini-tour Ø 65 mm, 1" x 8TPI, avec 4 jeux de mors, insert à vis, adaptateur M33x3.5
Vitesse max. : 4000 tr/min, poids : 2,47 kg - 709960 – Adaptateur JET M33 x 3,5 mm vers 1" x 8 TPI
Dimensions colis : 115 x 105 x 60 mm, poids : 0,55 kg
