JET PROMAC JMD-45PF & JMD-45PFD

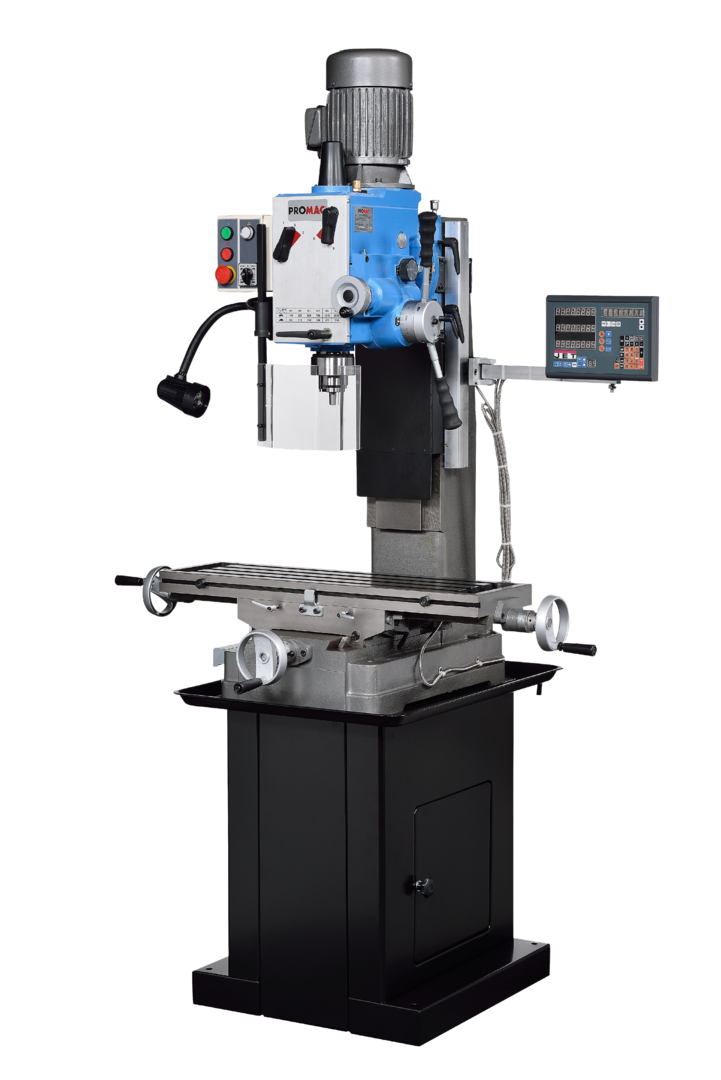

JMD-45PFD BOHR- & FRÄSZENTRUM – Präzision & Leistung für Profis!
Artikel-Nr.: JMD-45PFD | EAN: 7612375503845 | Motorspannung: 400 V
- Automatische Spindelabsenkung – Perfekte Kontrolle für exakte Bohrergebnisse.
- Digitales Längenmessgerät für X, Y, Z-Achsen – Glasmaßstab für höchste Messgenauigkeit.
- 2-stufiger Motor – Kraftvolle Leistung für verschiedenste Materialien.
- Rechts- / Linkslauf mit Gewindeschneidfunktion (M20) – Ideal für präzises Gewindeschneiden.
- Automatischer 3-stufiger Spindelvorschub – Effizientes Arbeiten mit exakter Vorschubkontrolle.
- Robuster Kreuztisch mit 3 parallelen T-Nuten (16 mm) – Perfekte X- & Y-Achsenverstellung für präzise Positionierung.
- Schwenkbarer Bohrkopf – 90° nach links & 30° nach rechts für flexible Anwendungen.
- Komplettes Zubehörset – Aufnahmedorn, Schnellspannbohrfutter (1–13 mm), Zugstange M12, Bohrfutterschutz & Not-/Ausschalter für maximale Sicherheit.
TECHNISCHE DATEN
- Motorspannung: 400 Volt
- Motorleistung: 1.1 kW
- Bohrspindel: ISO 30
- Bohrleistung Ø: 32 mm
- Bohrhub: 107 mm
- Ausladung: 250 mm
- Drehzahl: variabel 50 – 2500 min-¹
- Kopf drehbar bis: 90° links und 30° rechts
- X-Achse: 520 mm
- Y-Achse: 210 mm
ABMESSUNGEN
- Z-Achse: 460 mm
- Gewicht: 332 kg
- Gesamthöhe: 1300 mm
- Tiefe: 1010 mm
- Spindelnase/Grundplatte: 460 mm
- Säulendurchmesser: x
- Pinolendurchmesser: 75 mm
- Spindelnase / Tisch: x
- Breite: 1300 mm
- Tischtiefe: 240 mm
- Tischbreite: 825 mm
Lieferumfang: mit Aufnahmedorn, Zugstange M12 | Schnellspannbohrfutter 1 - 13 mm | Maschinenleuchte | Abnehmbarer Steuerungskasten
JMD-45PFD DRILLING & MILLING CENTER – Precision & Power for Professionals!
Item No.: JMD-45PFD | EAN: 7612375503845 | Motor Voltage: 400 V
- Automatic spindle feed – Perfect control for precise drilling results.
- Digital length display for X, Y, Z axes – Glass scale for top accuracy.
- 2-speed motor – Powerful performance for various materials.
- Right/left rotation with thread cutting function (M20) – Ideal for accurate threading.
- Automatic 3-step spindle feed – Efficient operation with precise feed control.
- Robust cross table with 3 parallel T-slots (16 mm) – Accurate X & Y-axis adjustments for perfect positioning.
- Swiveling drill head – 90° to the left & 30° to the right for flexible applications.
- Complete accessory set – Arbor, keyless drill chuck (1–13 mm), drawbar M12, drill guard & emergency stop for maximum safety.
TECHNICAL DATA
- Motor voltage: 400 Volt
- Motor power: 1.1 kW
- Drill spindle: ISO 30
- Drilling capacity Ø: 32 mm
- Drilling depth: 107 mm
- Throat: 250 mm
- Speed: variable 50 – 2500 rpm
- Head swivels: 90° left and 30° right
- X-axis: 520 mm
- Y-axis: 210 mm
DIMENSIONS
- Z-axis: 460 mm
- Weight: 332 kg
- Overall height: 1300 mm
- Depth: 1010 mm
- Spindle nose to base: 460 mm
- Column diameter: x
- Quill diameter: 75 mm
- Spindle nose to table: x
- Width: 1300 mm
- Table depth: 240 mm
- Table width: 825 mm
Includes: Arbor, drawbar M12 | Keyless drill chuck 1 - 13 mm | Work light | Removable control box
JMD-45PFD CENTRE DE PERÇAGE & FRAISAGE – Précision & puissance pour les professionnels !
Réf.: JMD-45PFD | EAN: 7612375503845 | Tension moteur: 400 V
- Descente automatique de la broche – Contrôle parfait pour des résultats de perçage précis.
- Affichage numérique des axes X, Y, Z – Règle en verre pour une précision maximale.
- Moteur à deux vitesses – Puissance pour divers matériaux.
- Rotation droite/gauche avec fonction de taraudage (M20) – Idéal pour un filetage précis.
- Avance automatique de la broche en 3 étapes – Travail efficace avec contrôle précis de l’avance.
- Table croisée robuste avec 3 rainures en T parallèles (16 mm) – Réglage précis des axes X et Y.
- Tête de perçage pivotante – 90° à gauche & 30° à droite pour des applications flexibles.
- Ensemble complet d’accessoires – Cône de montage, mandrin auto-serrant (1–13 mm), tige de traction M12, protection de mandrin & arrêt d’urgence pour une sécurité maximale.
DONNÉES TECHNIQUES
- Tension moteur : 400 Volt
- Puissance moteur : 1.1 kW
- Broche : ISO 30
- Capacité de perçage Ø : 32 mm
- Course de perçage : 107 mm
- Déport : 250 mm
- Vitesse : variable 50 – 2500 tr/min
- Tête pivotante : 90° à gauche et 30° à droite
- Axe X : 520 mm
- Axe Y : 210 mm
DIMENSIONS
- Axe Z : 460 mm
- Poids : 332 kg
- Hauteur totale : 1300 mm
- Profondeur : 1010 mm
- Nez de broche à la base : 460 mm
- Diamètre de la colonne : x
- Diamètre de la broche : 75 mm
- Nez de broche à la table : x
- Largeur : 1300 mm
- Profondeur de la table : 240 mm
- Largeur de la table : 825 mm
Contenu : Cône de montage, tige de traction M12 | Mandrin auto-serrant 1 - 13 mm | Éclairage de machine | Boîtier de commande amovible
DE
Bilddaten:
Produktansichten, Detailaufnahmen und technische Illustrationen.
EN
Image Data:
Product views, detail shots, and technical illustrations.
FR
Données d'image :
Vues produit, gros plans et illustrations techniques.
JMD45-PFD-T.tif
Tagged Image File [98.6 MB]
Tagged Image File [98.6 MB]
JPG-Datei [686.5 KB]
JPG-Datei [686.5 KB]
ZUBEHÖR FRÄSEN / MILLING ACCESSORIES / ACCESSOIRES FRAISAGE
| Art.-Nr. | Deutsch | English | Français |
|---|---|---|---|
| 50000028 | Spannwerkzeug-Sortiment für 8mm T-Nuten | Clamping tool set for 8mm T-slots | Ensemble d’outils de serrage pour rainures en T 8 mm |
| 9763 | Spannwerkzeug-Satz, NW12, M10, 52-teilig | Clamping tool set, NW12, M10, 52 pieces | Jeu d’outils de serrage, NW12, M10, 52 pièces |
| 9728 | Spannwerkzeug-Satz, NW14, M12, 52-teilig | Clamping tool set, NW14, M12, 52 pieces | Jeu d’outils de serrage, NW14, M12, 52 pièces |
| 10026 | Spannwerkzeug-Satz NW16, M14, 52-teilig | Clamping tool set, NW16, M14, 52 pieces | Jeu d’outils de serrage, NW16, M14, 52 pièces |
| 50000027 | Spannzangen-Satz MK 2 3, 4, 5, 6, 8, 10 mm | Collet set MK 2 3, 4, 5, 6, 8, 10 mm | Jeu de pinces MK 2 3, 4, 5, 6, 8, 10 mm |
| 9667 | Spannzangensatz ER 32 | ER 32 collet set | Jeu de pinces ER 32 |
| 50000060 | Spannzangensatz MK 3 | Collet set MK 3 | Jeu de pinces MK 3 |
| 50000105 | Spannzangensatz SO30-ER32/ 11 tlg. | Collet set SO30-ER32/ 11 pcs | Jeu de pinces SO30-ER32/ 11 pcs |
| 2166 | Spannzangensatz ER25-MK 25/ 6 tlg. | Collet set ER25-MK 25/ 6 pcs | Jeu de pinces ER25-MK 25/ 6 pcs |
| 9965 | T-Nutenschraube (2 Stück) | T-slot screw (2 pieces) | Vis pour rainure en T (2 pièces) |
| 9337 | T-Nutenschraube (2 Stück) | T-slot screw (2 pieces) | Vis pour rainure en T (2 pièces) |
| D-19GS | Spiralbohrerkassette 19-teilig | 19-piece twist drill set | Coffret de forets hélicoïdaux 19 pièces |
| D-25GS | Spiralbohrerkassette 25-teilig | 25-piece twist drill set | Coffret de forets hélicoïdaux 25 pièces |
| 50000037 | HSS Schaftfräser-Satz 3, 4, 5, 6, 8, 10 mm | HSS end mill set 3, 4, 5, 6, 8, 10 mm | Jeu de fraises HSS 3, 4, 5, 6, 8, 10 mm |
| 50000038 | Aufsteckfräsdorn MK 2 / 13mm | Stub arbor MK 2 / 13mm | Arbre à fraise MK 2 / 13mm |
| 9982 | Fräser SET MK 3 | Mill set MK 3 | Jeu de fraises MK 3 |
| 9473 | Schnellspannbohrfutter 0.5 – 13 mm, B16 | Keyless drill chuck 0.5 – 13 mm, B16 | Mandrin sans clé 0,5 – 13 mm, B16 |
| 9457 | Schnellspannbohrfutter 1-16 mm, B18 | Keyless drill chuck 1-16 mm, B18 | Mandrin sans clé 1-16 mm, B18 |
| 50000104 | Bohrfutteraufnahme ISO30-B16 | Drill chuck holder ISO30-B16 | Porte-mandrin ISO30-B16 |
| 50000035 | Bohrstange MK-2 (JMD-1 / 2) | Boring bar MK-2 (JMD-1 / 2) | Barre d'alésage MK-2 (JMD-1 / 2) |
| 9965 | Gewindeschneidvorsatz M2-M6 / MK 2 | Tapping attachment M2-M6 / MK 2 | Accessoire de taraudage M2-M6 / MK 2 |
| 2023 | Gewindebohrerhalter 4-12mm, MK 2 | Tap holder 4-12mm, MK 2 | Porte-taraud 4-12mm, MK 2 |
| 2024 | Gewindebohrerhalter 13-20 mm, MK 3 | Tap holder 13-20 mm, MK 3 | Porte-taraud 13-20 mm, MK 3 |
| 50000025 | Maschinen-Schraubstock 50 x 50 mm | Machine vice 50 x 50 mm | Étau de machine 50 x 50 mm |
| 50000036 | Maschinen-Schraubstock mit Drehteller | Machine vice with swivel base | Étau de machine avec base pivotante |
| 50000058 | Maschinen-Schraubstock mit Drehteller | Machine vice with swivel base | Étau de machine avec base pivotante |
| 9908 | Industrieschraubstock Backenbreite 100mm | Industrial vice 100mm jaw width | Étau industriel largeur de mâchoire 100mm |
| 9909 | Industrieschraubstock Backenbreite 152 mm | Industrial vice 152mm jaw width | Étau industriel largeur de mâchoire 152mm |
| 9984 | Industrieschraubstock Backenbreite 127 mm | Industrial vice 127mm jaw width | Étau industriel largeur de mâchoire 127mm |
| 9985 | Industrieschraubstock Backenbr. 125mm, drehbar | Industrial vice 125mm jaw, rotatable | Étau industriel 125mm, rotatif |
| 2284 | 3-Positionen Maschinenschraubstock 100mm, mit Prismenbacke | 3-position machine vice 100mm with prism jaw | Étau machine 3 positions 100mm avec mâchoire prismatique |
